SDRLab H4M（HackRF PortaPack）——完整指南

一句话：H4M 是 HackRF One 的现行 PortaPack——一个 3.2″ 触摸屏外壳，把 1 MHz–6 GHz 的 SDR 收发信机变成一台独立的手持无线电实验室，靠电池运行，无需连接电脑。Mayhem 固件把它变成音频接收机、频谱分析仪、信号记录器等等。

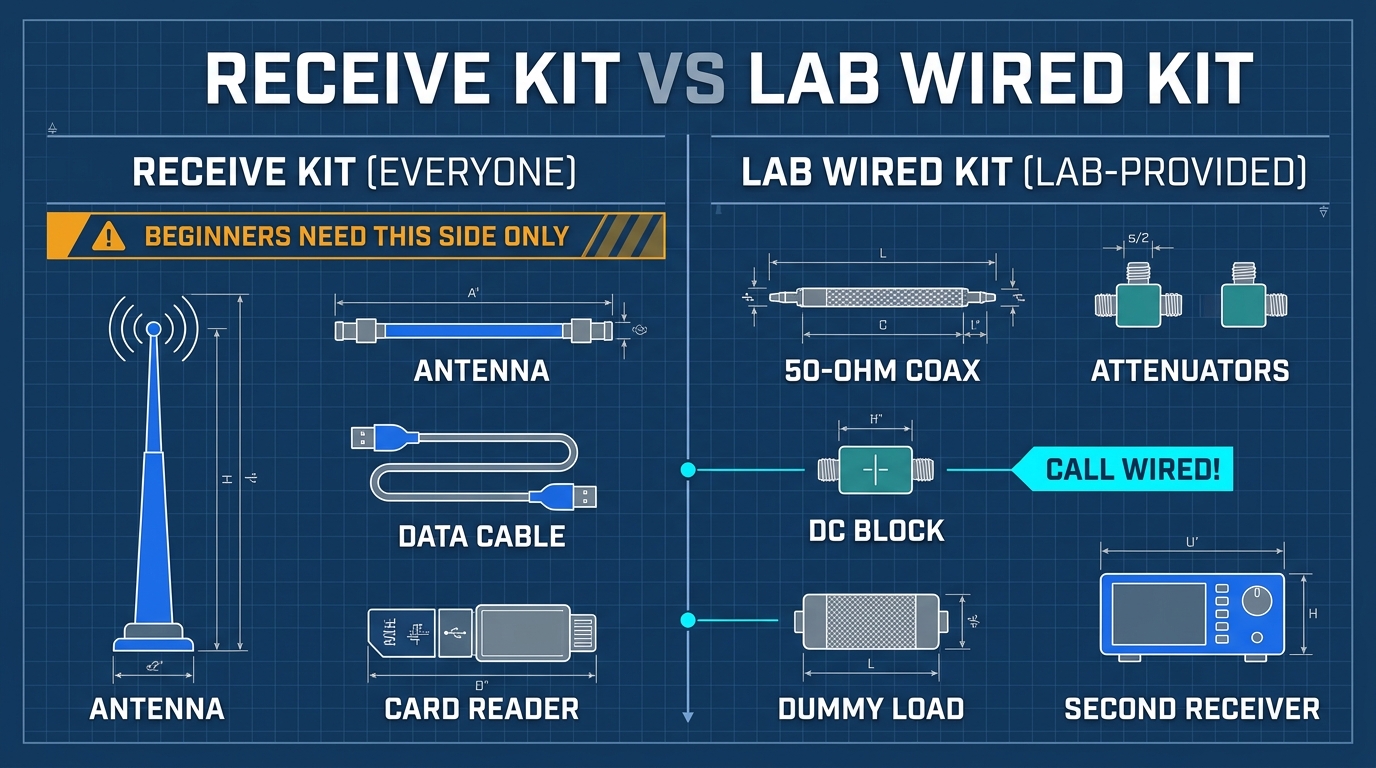

包装内容​

物品典型内容
PortaPack H4M扩展外壳，带 3.2″ 磨砂触摸屏、旋轮、扬声器、麦克风
HackRF One（或 R10C）H4M 所搭载的 SDR 板卡
天线宽带伸缩天线（40–6000 MHz）+ 频段专用天线（5dBi、12dBi、8dBi、35dBi 变体）
线缆USB-C 线缆、SMA 公对公
附加件（视套装而定）20 dB 功率放大器、电池、外壳

规格速览​

HackRF One（无线电核心）​

项目规格
频率范围1 MHz – 6 GHz

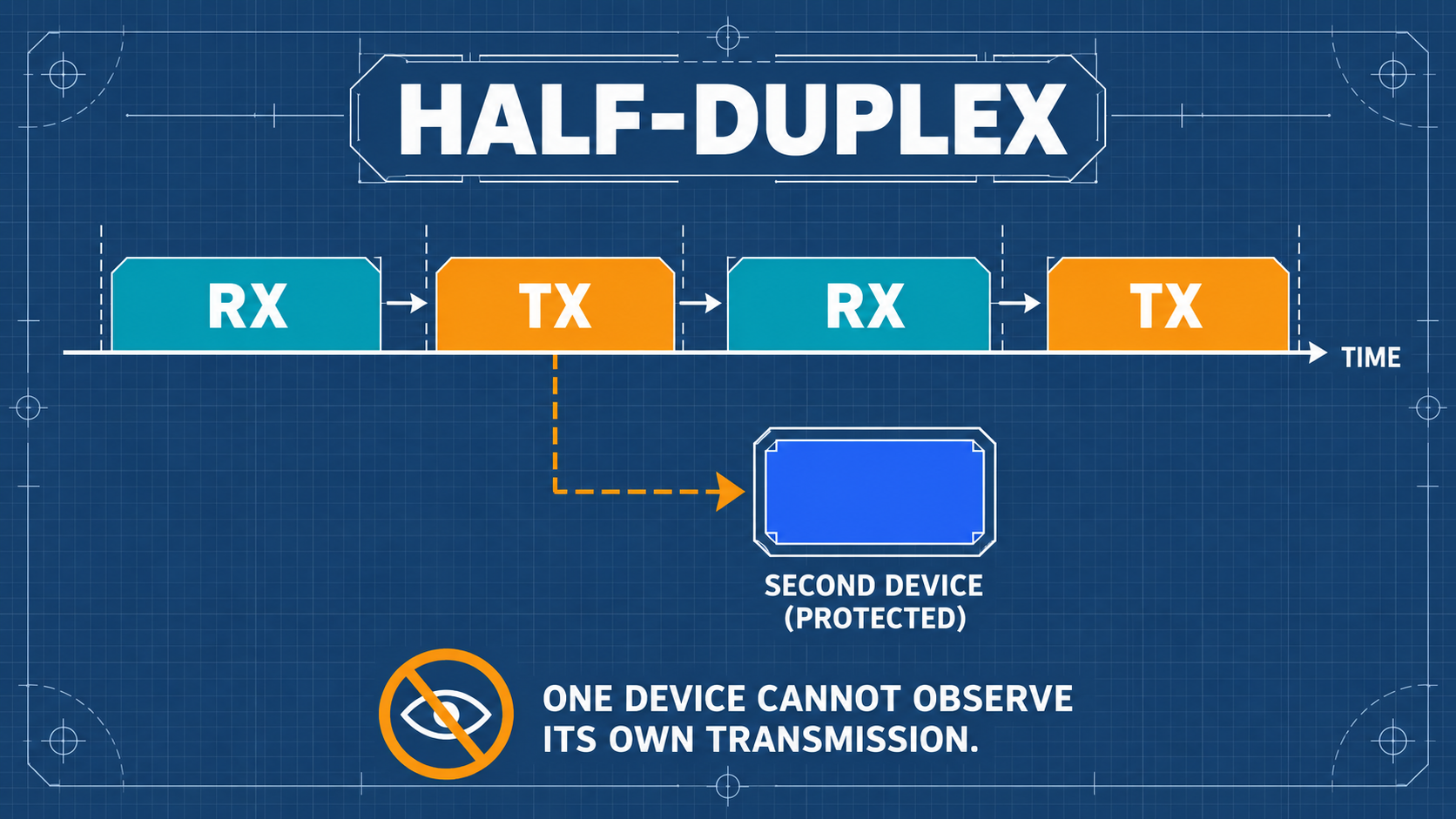

工作模式半双工收发信机
采样率2 – 20 Msps（正交）

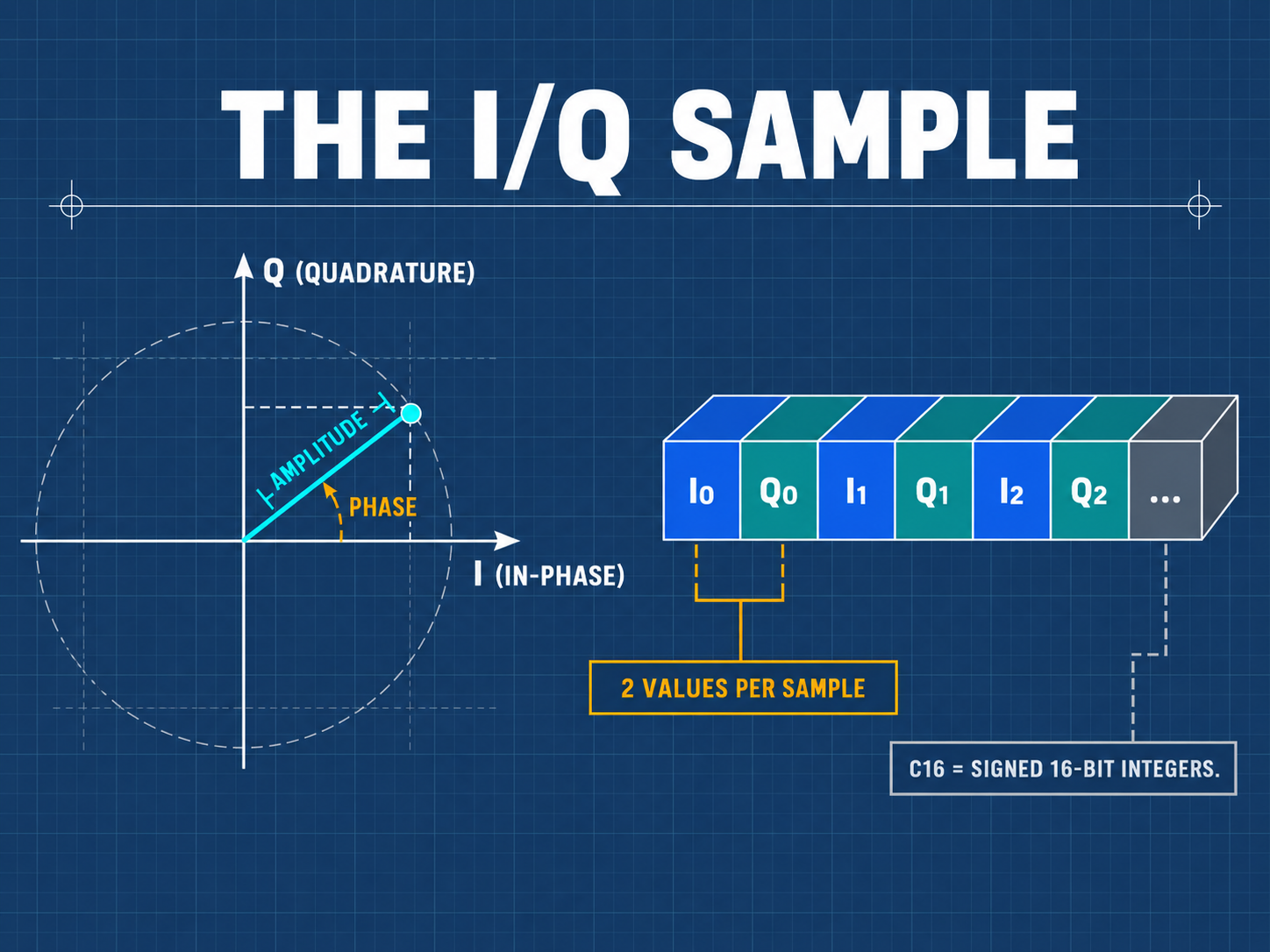

分辨率8 位 I / 8 位 Q
接口高速 USB（H4M 套装为 USB-C）
天线端口SMA 母头，50 Ω
天线端口供电软件控制，最大 50 mA @ 3.0–3.3 V
最大 RX 输入-5 dBm（超过可能永久损坏设备！）
最大 TX 输出+10 dBm（10 mW）；典型 0 至 +5 dBm
时钟CLK IN / CLK OUT 用于同步

PortaPack H4M（外壳）​

项目规格
显示屏3.2″ 240×320 磨砂 LCD 触摸屏
控制方向键、360° 旋轮（平面设计）、选择按钮、电源按钮
音频内置扬声器、内置麦克风（拨动开关）、3.5 mm 耳机/麦克风插孔
存储microSD 卡槽（应用、日志、录音必需）
电池2500 mAh 可充电，带管理 IC 和状态显示
充电USB-C，带真正的开/关开关
扩展GPIO 端口（支持 I2C），用于 GPS 接收机等附加件
外壳透明 ABS 注塑外壳

H4M 相比老款 H2 的新特性​

改用 USB-C 而非 Micro-USB、真正的开/关开关、内置扬声器 + 麦克风并自动切换、支持 I2C 的 GPIO 端口、固件中显示电池信息，以及更扁平的设计。

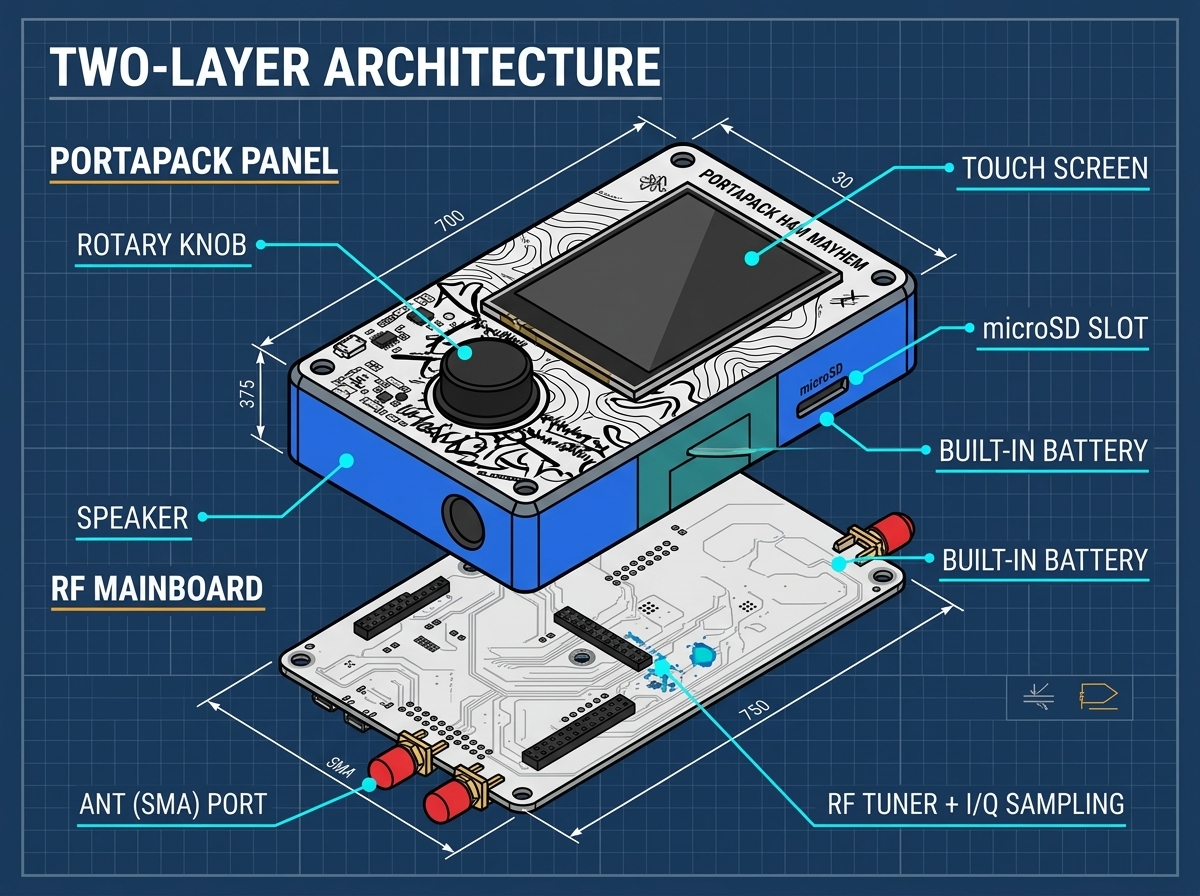

概念：H4M 如何工作​

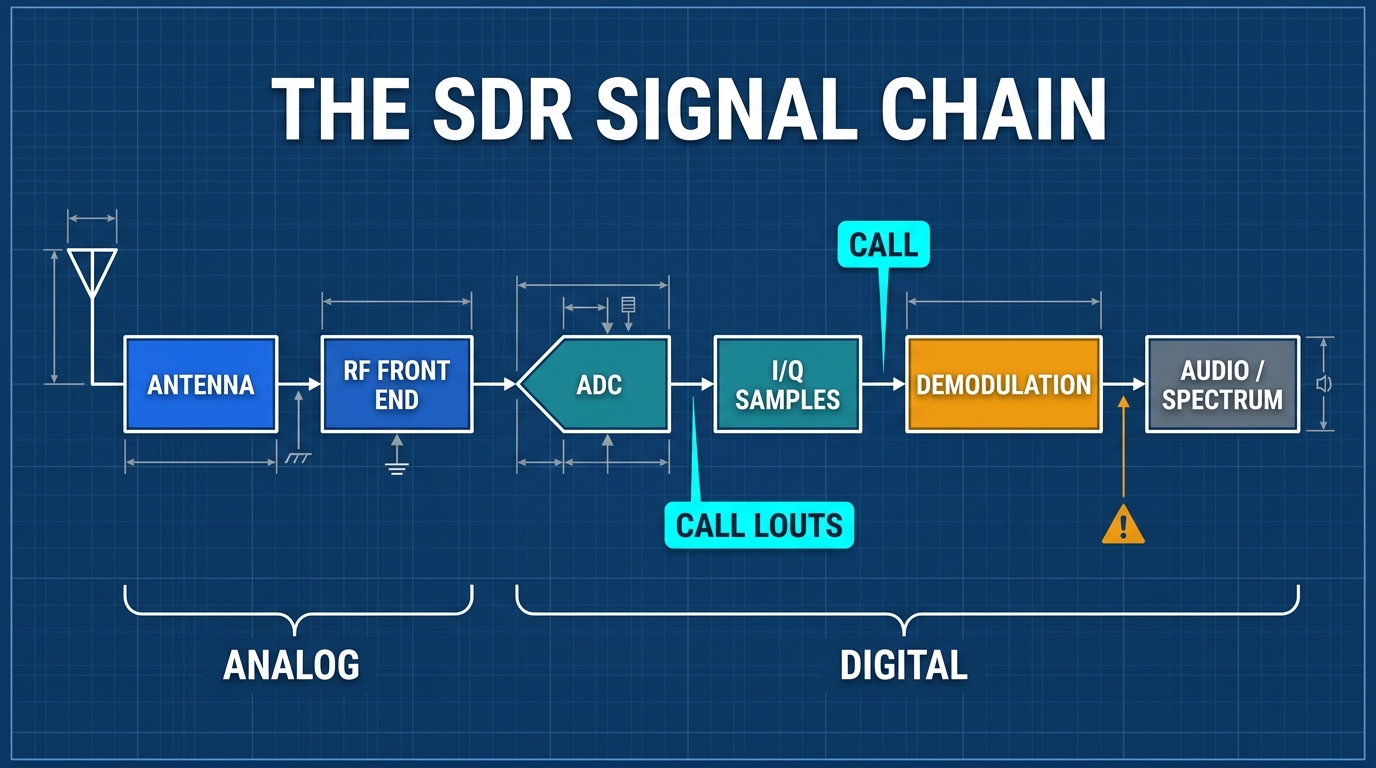

HackRF 负责数字化频谱；PortaPack 提供人机界面；Mayhem 固件提供应用。不需要 PC——H4M 就是整个实验室。

Mayhem 固件​

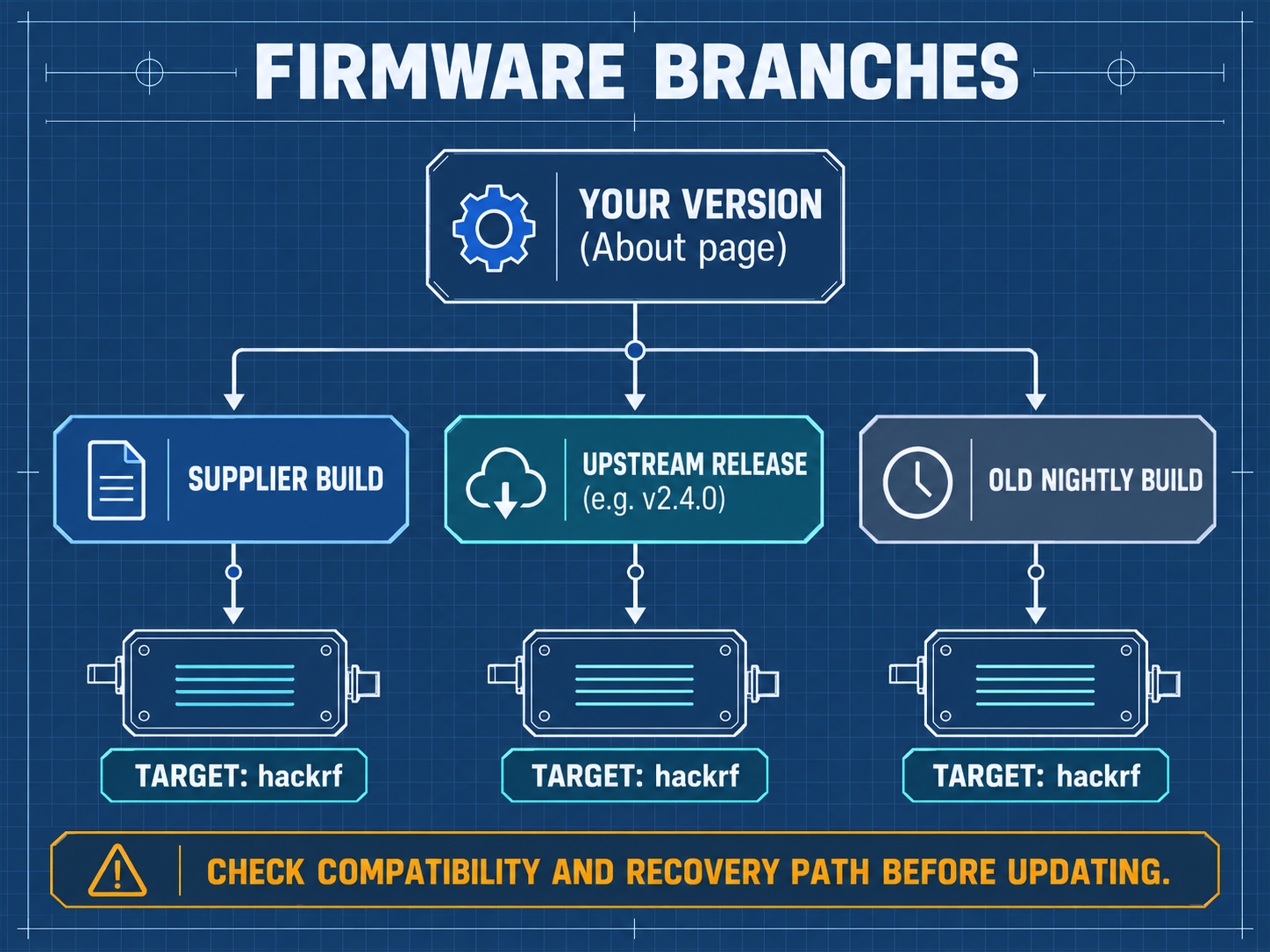

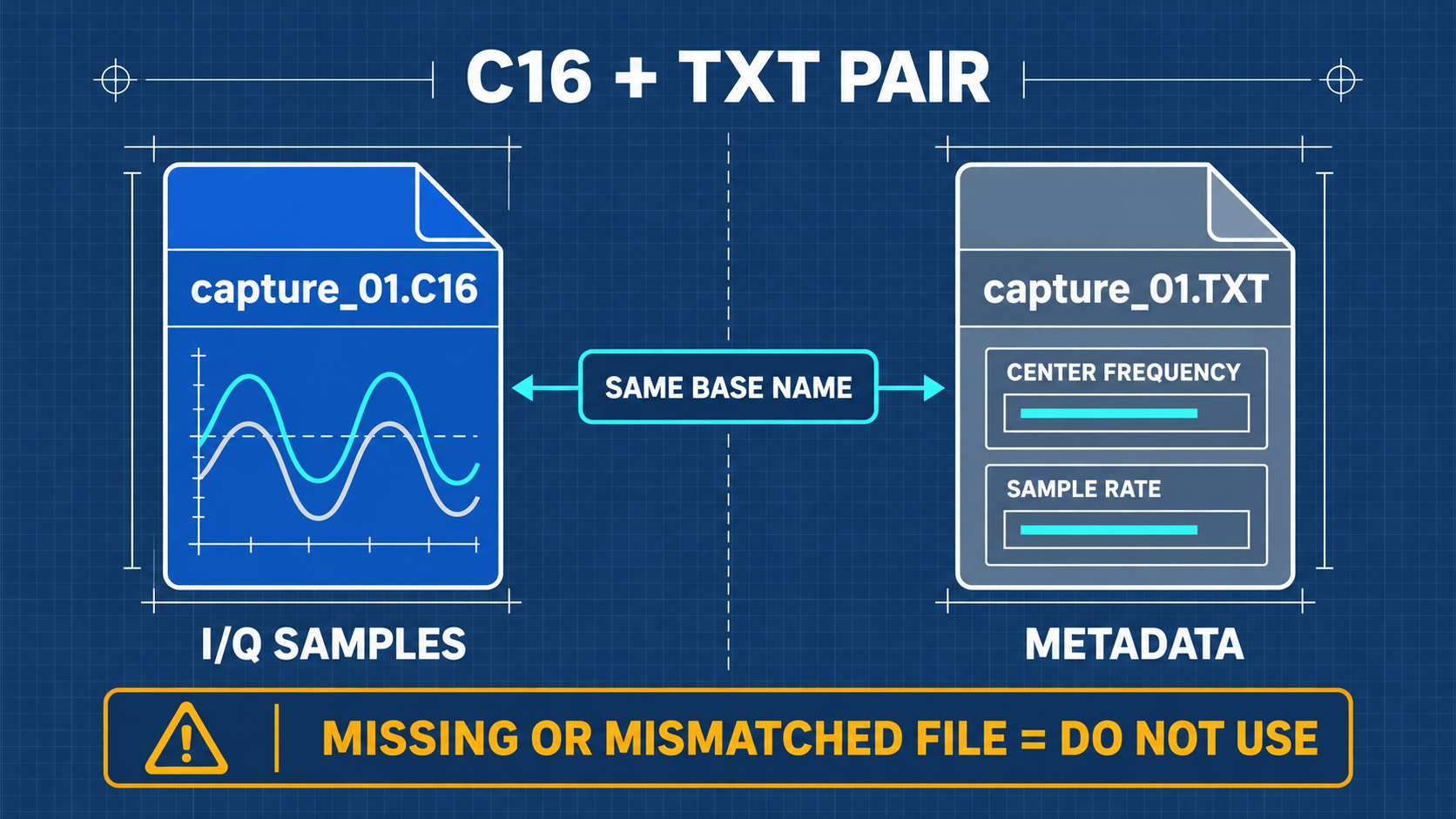

H4M 运行开源的 Mayhem 固件（portapack-mayhem/mayhem-firmware），这是 PortaPack 软件的社区延续，包含数百个应用：频谱分析仪、音频接收/发射机、信号记录与重放、ADS-B、APRS、GPS 模拟器等。

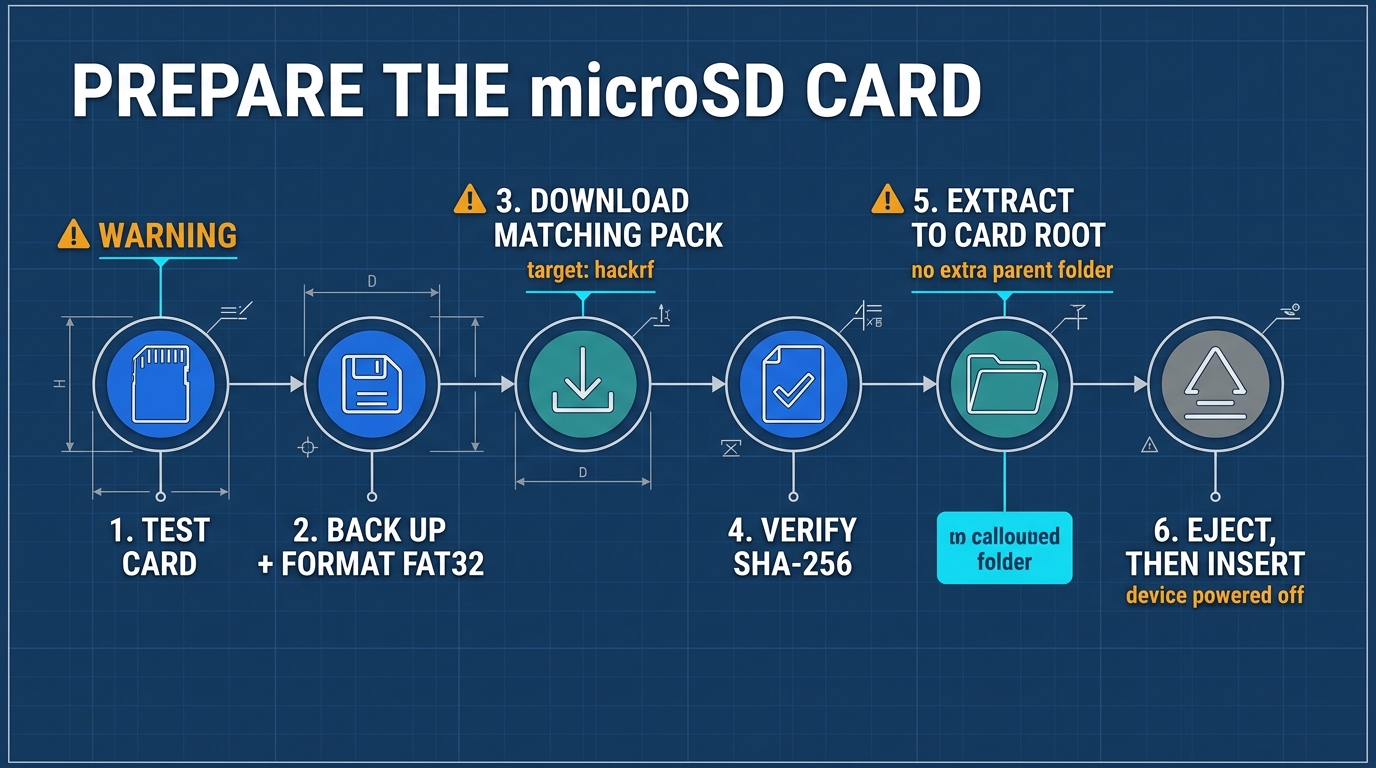

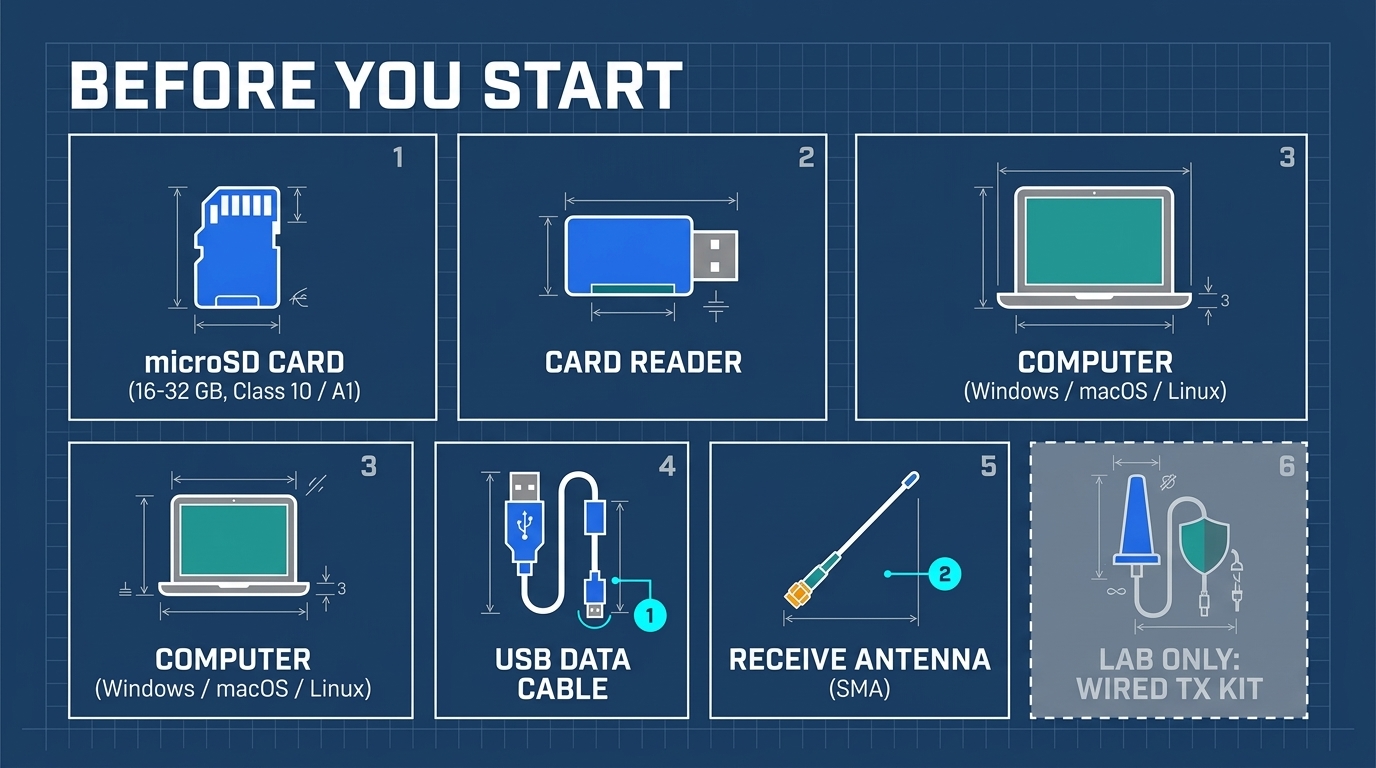

第 1 步——准备 microSD 卡​

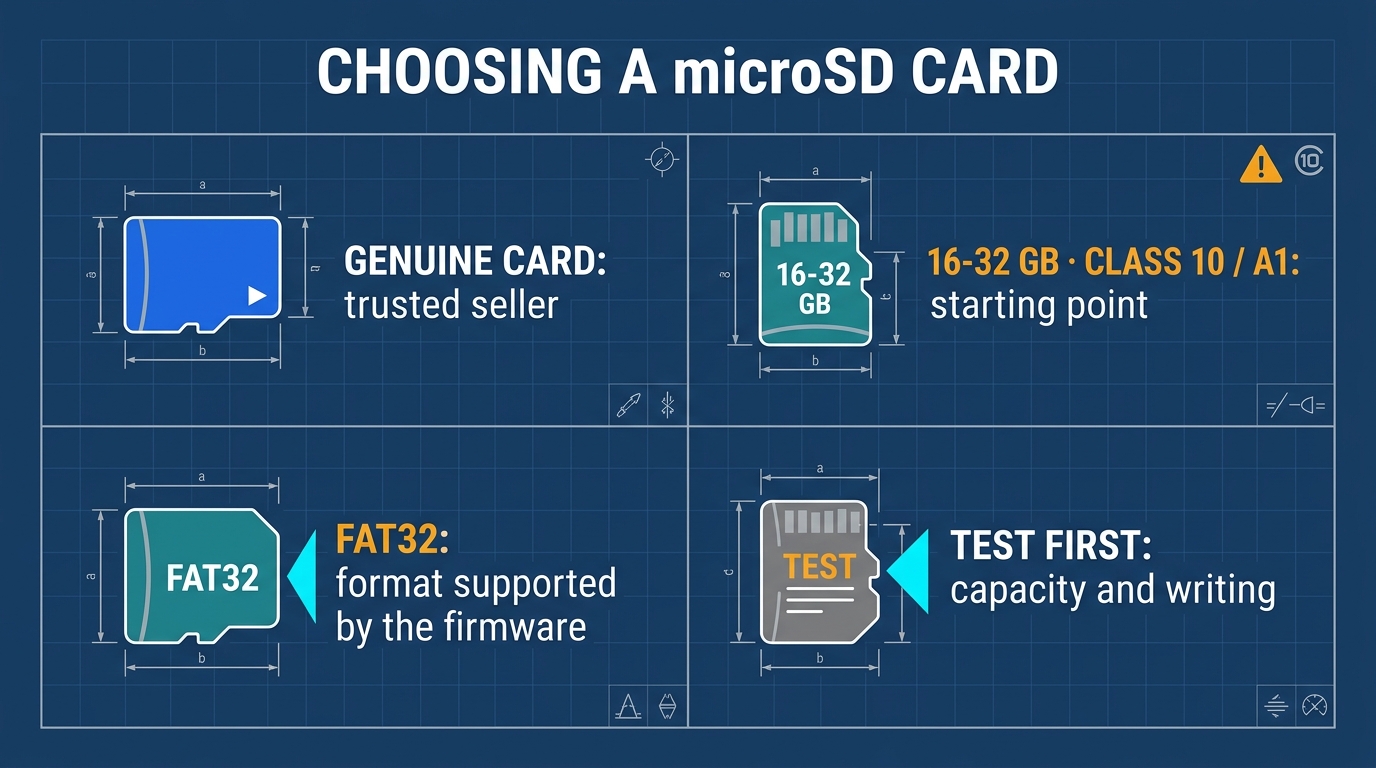

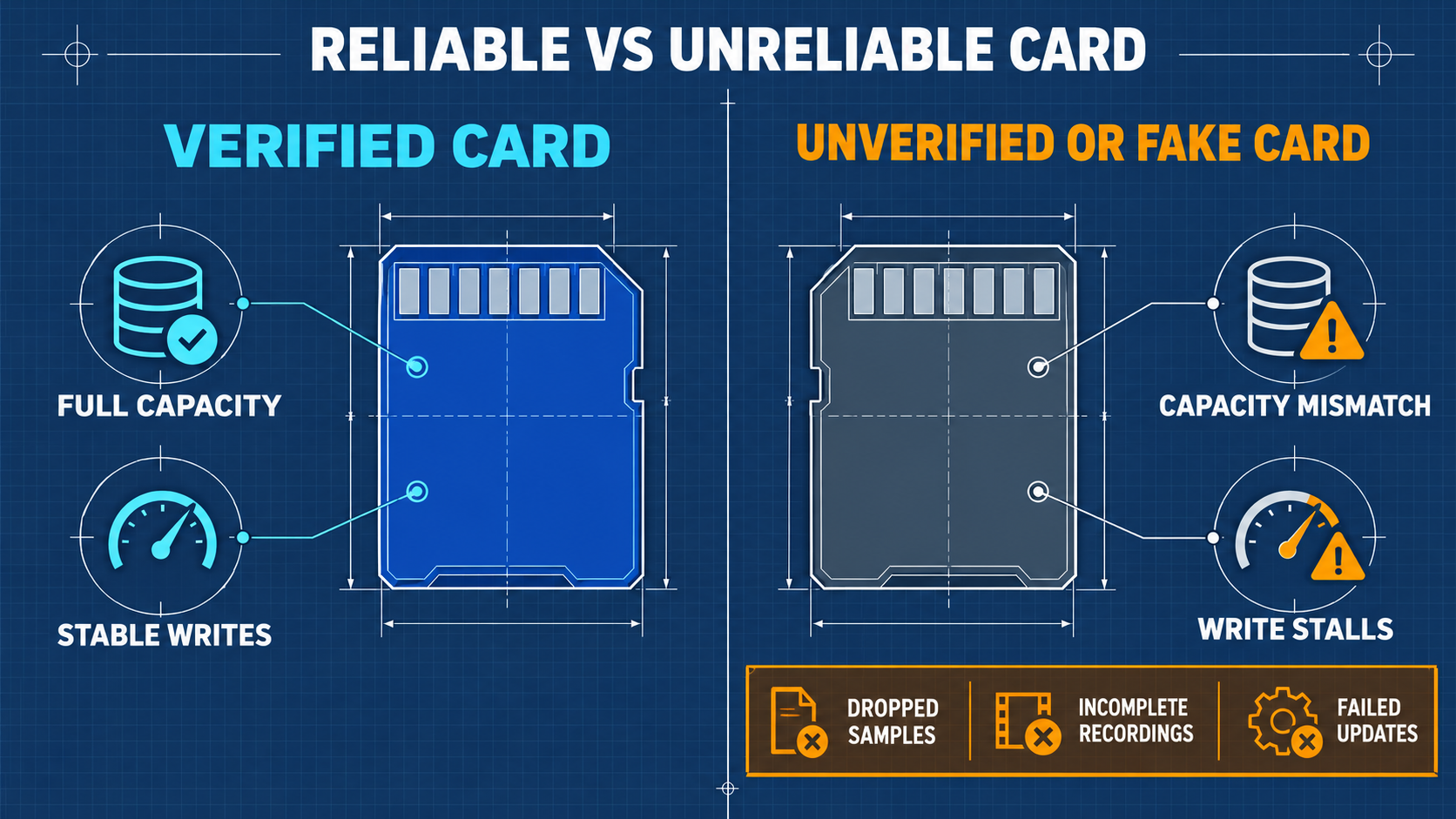

  1. 将一张 microSD 卡（16 GB 很充裕）格式化为 FAT32。

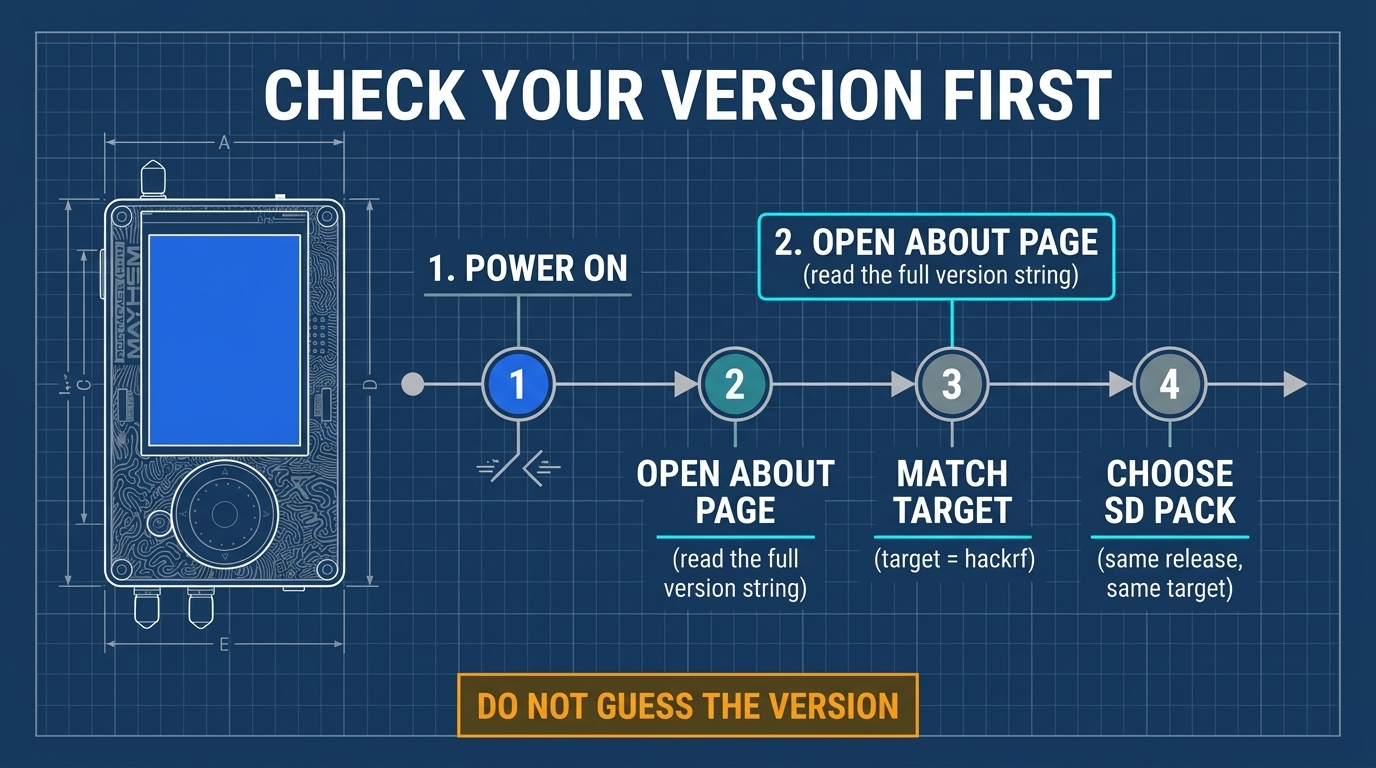

  2. 从 Mayhem 发布页 下载与你将要刷写的版本匹配的 COPY_TO_SDCARD 压缩包。
  3. 解压到卡根目录。这一步会把应用、地图和资源放到卡上。

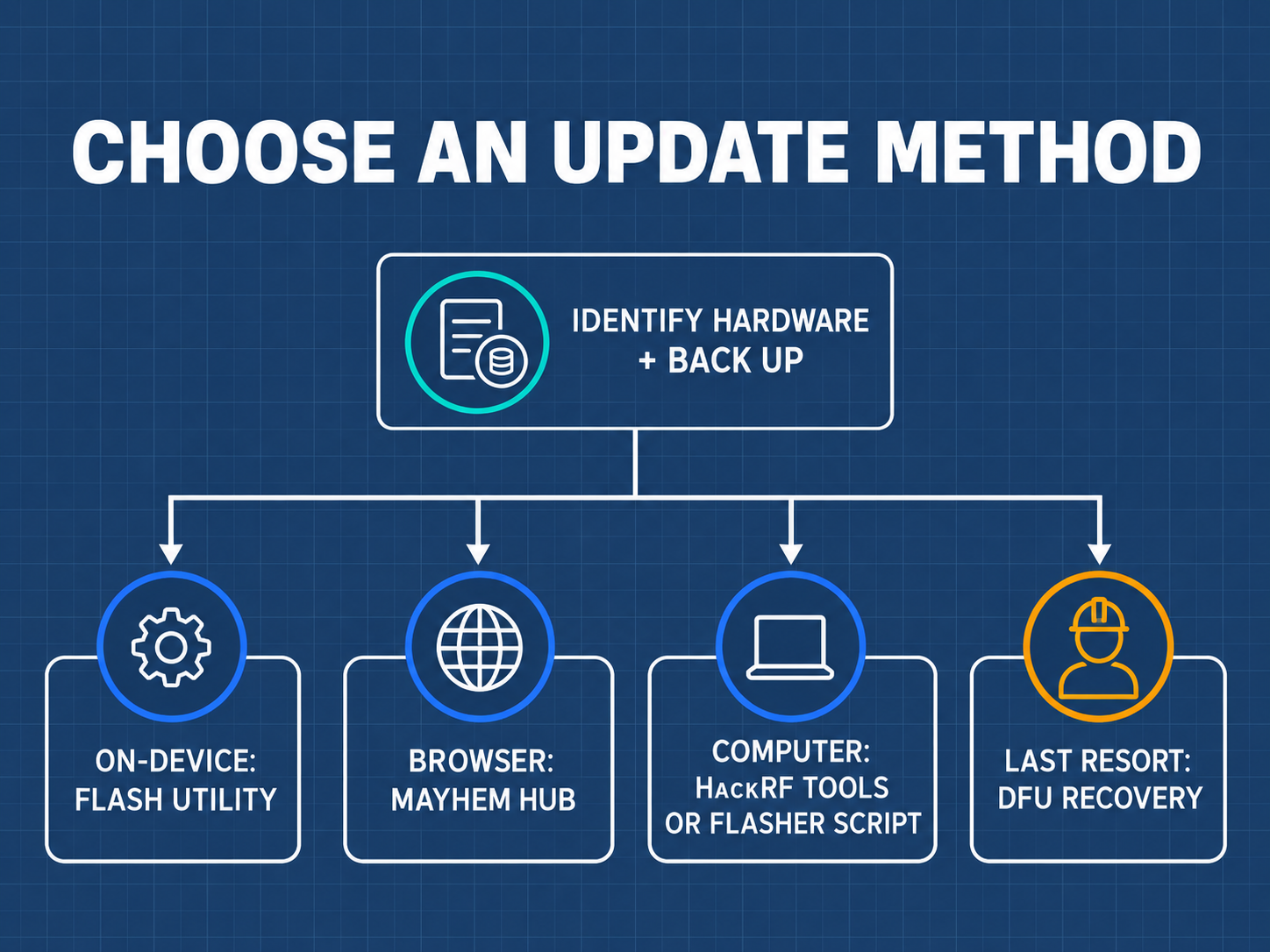

第 2 步——更新固件（三种方式）​

方式 A——Flash Utility（推荐）：

  1. 把发布包中的 FIRMWARE_mayhem_*.bin 复制到 microSD 卡根目录。
  2. 插入卡片，给 H4M 开机。
  3. Utilities → Flash Utility → 选择文件 → 确认。设备自动重启。

方式 B——hackrf.app： 连接 USB-C（数据线），在支持 WebUSB 的浏览器中打开 https://hackrf.app/，点击 Connect Device，选择你的 PortaPack，让它刷写。

方式 C——经典 CLI（Linux/macOS）：

sudo apt install hackrf          # Debian/Ubuntu/Kali; brew install hackrf on macOS
hackrf_info                      # confirm the board is seen
hackrf_spiflash -w portapack-h1_h2-mayhem.bin

hackrf_info 的预期输出：

Found HackRF board.
Board ID Number: 2 (HackRF One)
Firmware Version: git-... (API:1.02)

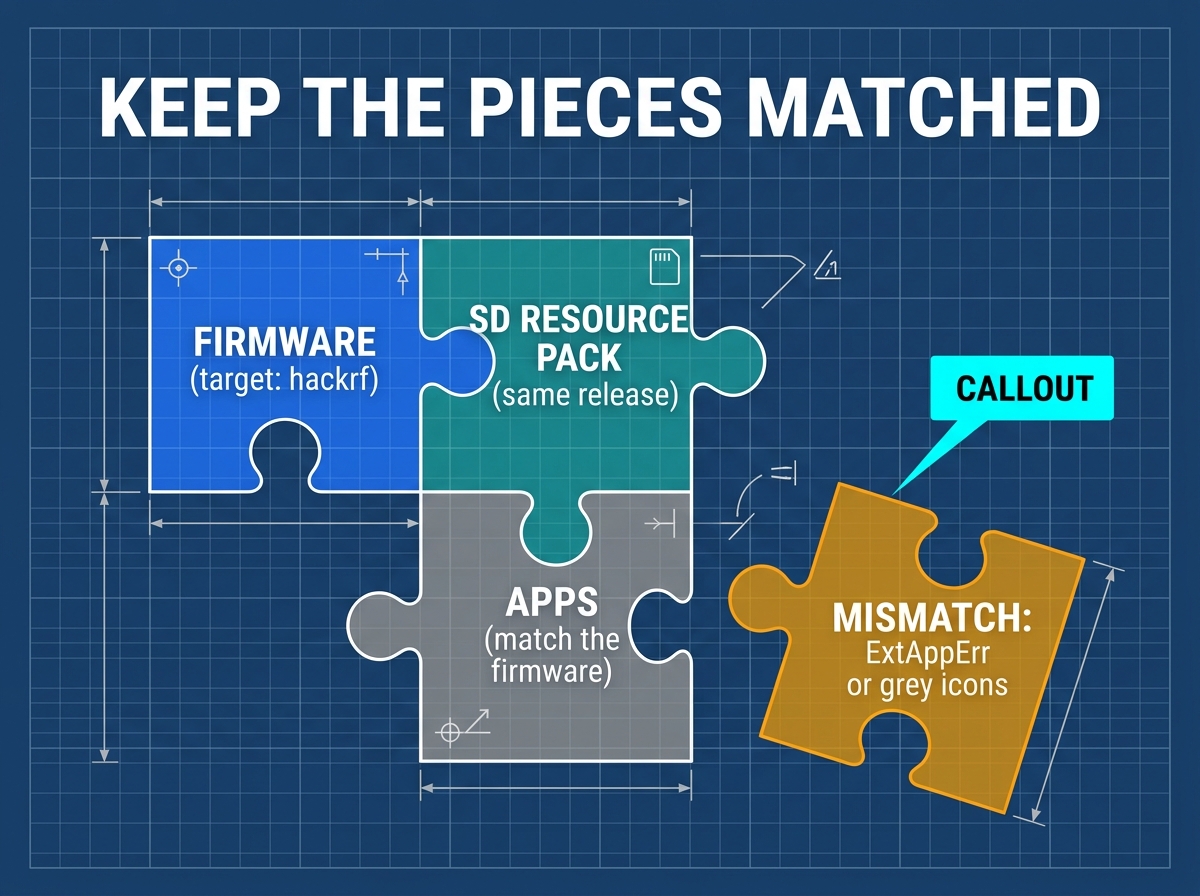

⚠️ 在 HackRF 模式下，H4M 就是一台普通 HackRF——PortaPack 界面被绕过。请让 COPY_TO_SDCARD 的内容与固件版本保持同步。

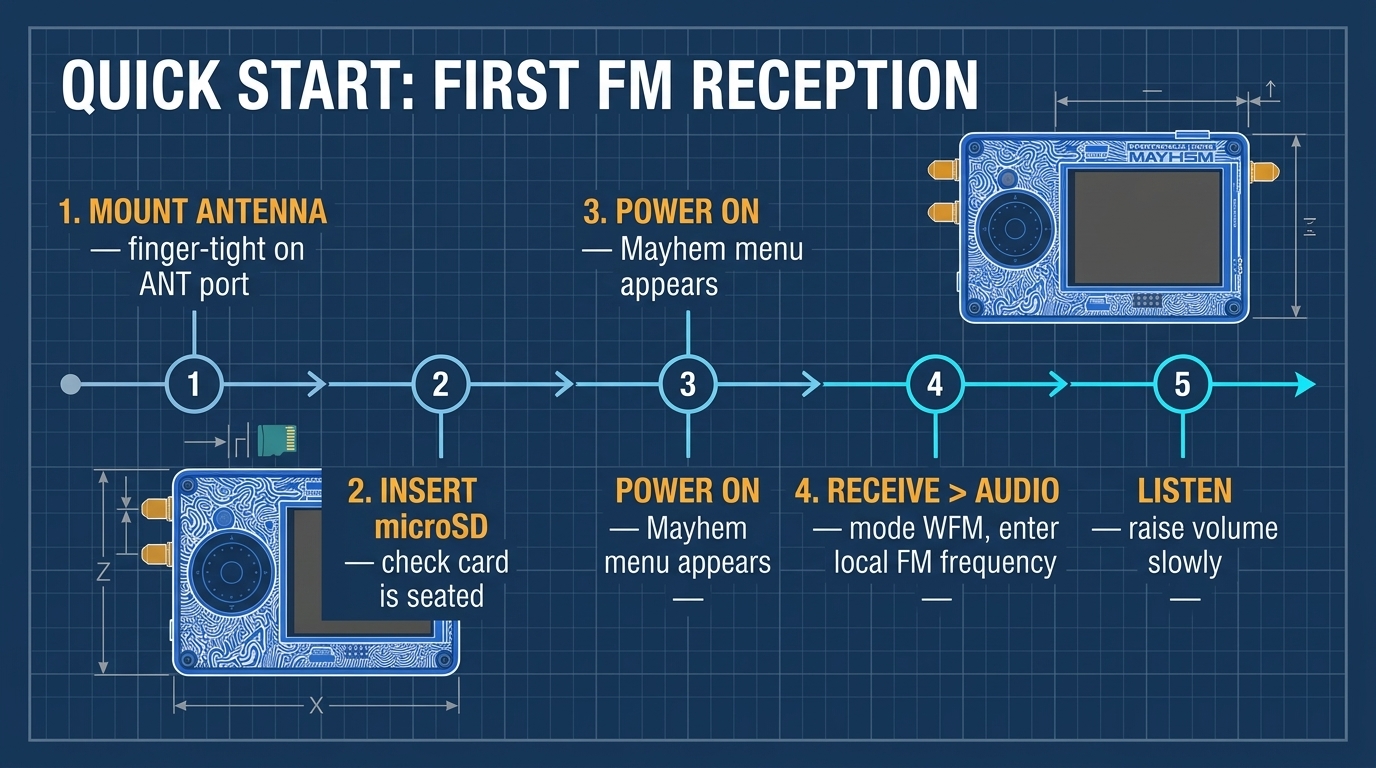

快速入门——聆听世界​

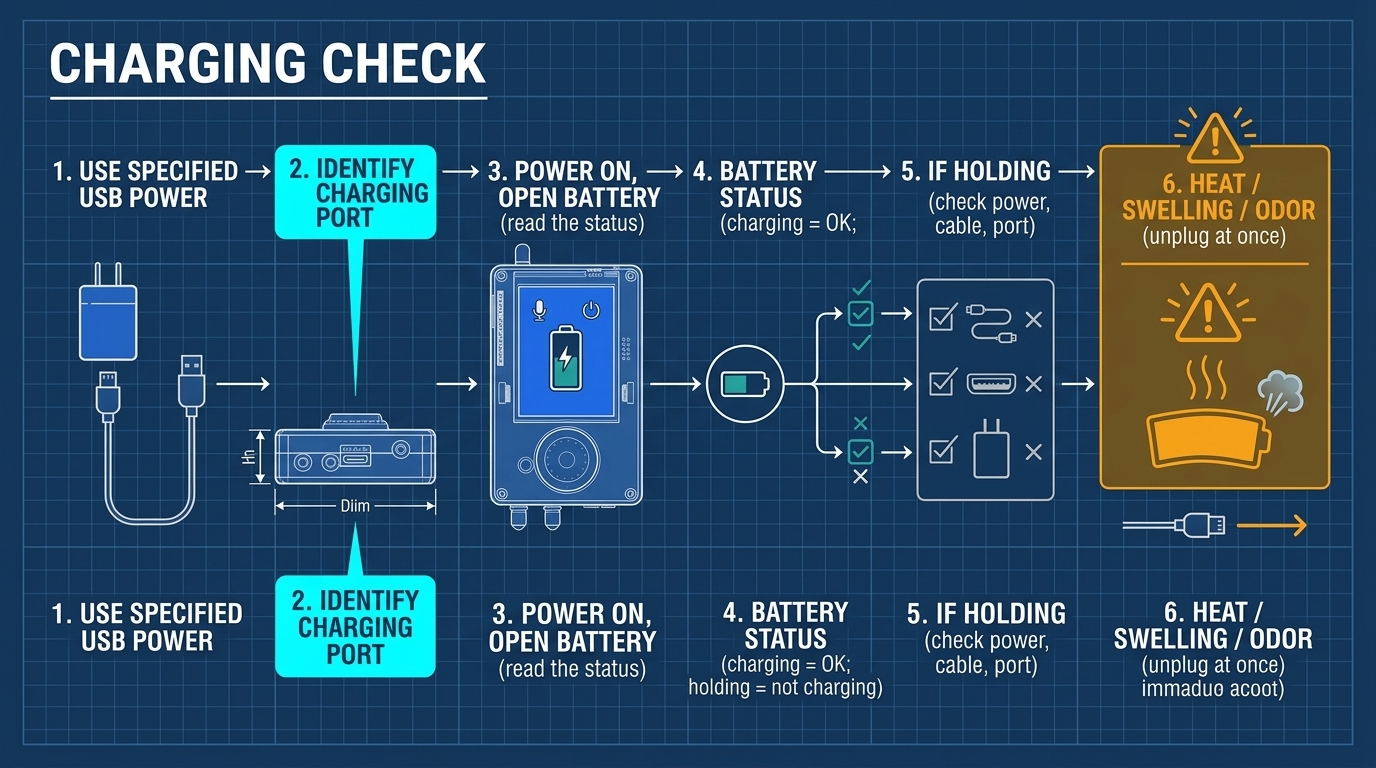

  1. 给电池充电（USB-C），直到指示灯显示充满。
  2. 插入准备好的 microSD 卡。

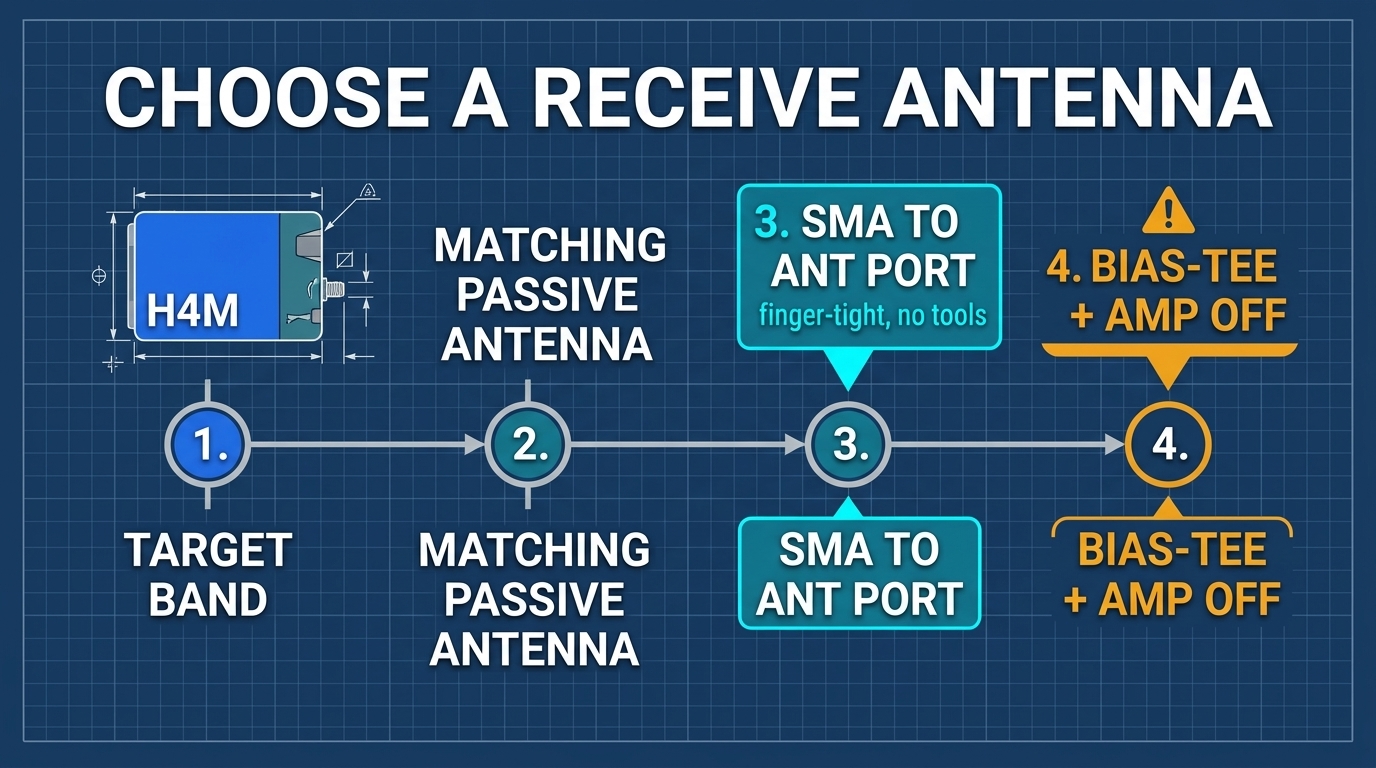

  3. 在 SMA 端口上接一根合适的天线。
  4. 拨动电源开关。Mayhem 菜单出现。
  5. 打开 Audio RX（或 FM Broadcast RX），调谐到本地 FM 电台（88–108 MHz）。调整增益；声音从内置扬声器传出。

命令行频谱检查（作为普通 HackRF）​

hackrf_transfer -s 8M -f 100M -g 20 -r /dev/null

如果设备无错误地持续传输，说明无线电核心是健康的。

示例项目——你身边的频谱​

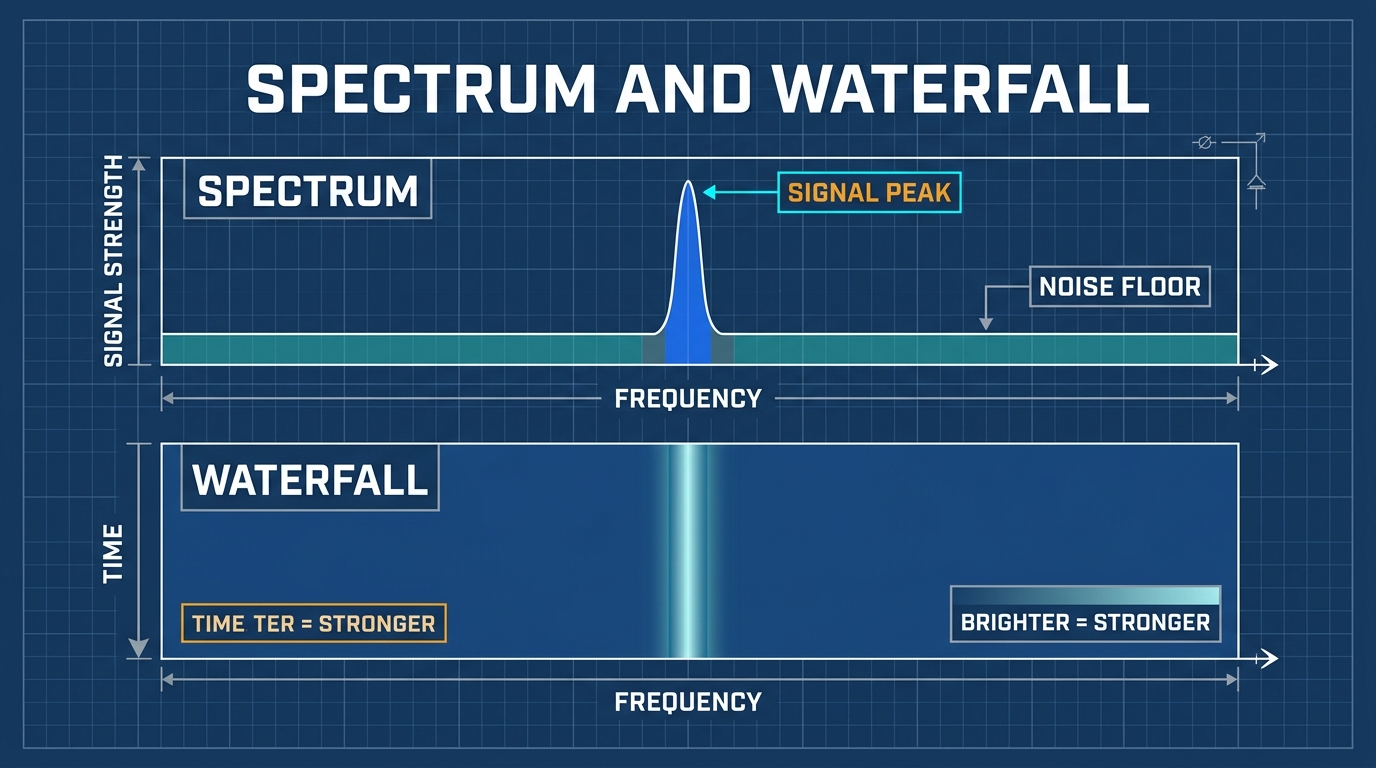

  1. Spectrum Analyzer 应用 → 扫描 88–108 MHz：你应该看到 FM 广播频段呈现为几个明亮的峰值。
  2. 在瀑布图上调谐中心频率，用 Audio RX → FM 记下电台呼号。
  3. 试试 1090 MHz（ADS-B）：安装 ADS-B 应用，观看飞机位置实时流入。

兼容性​

平台支持说明
独立使用（PortaPack）✅全部意义所在——无需 PC
Linux / macOS（作为 HackRF）✅hackrf 工具、GQRX、带 ExtIO 的 SDR#
Windows（作为 HackRF）✅带 HackRF 源的 SDR# / SDR++
PortaPack 的 SDR 软件✅Mayhem 生态应用

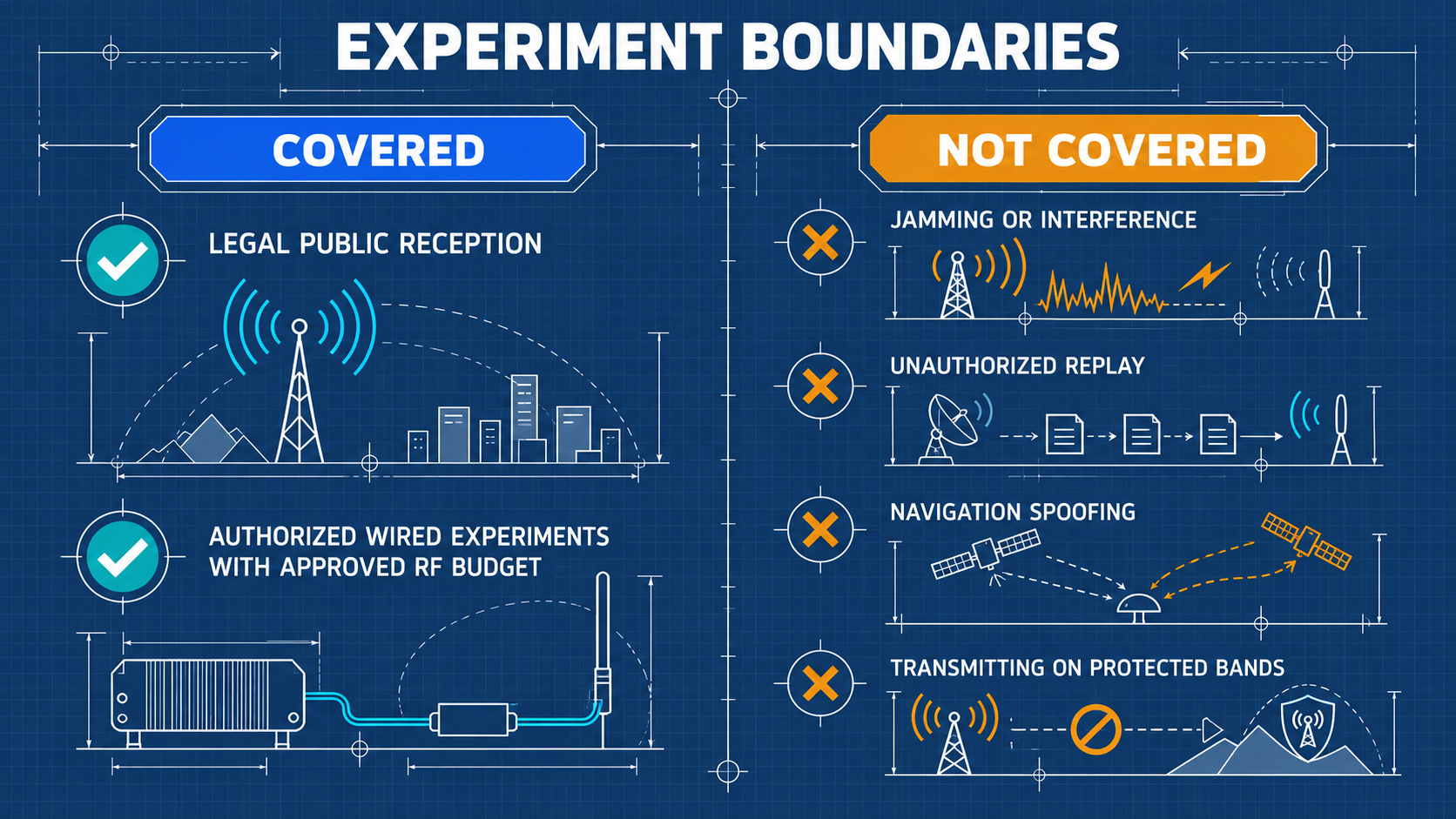

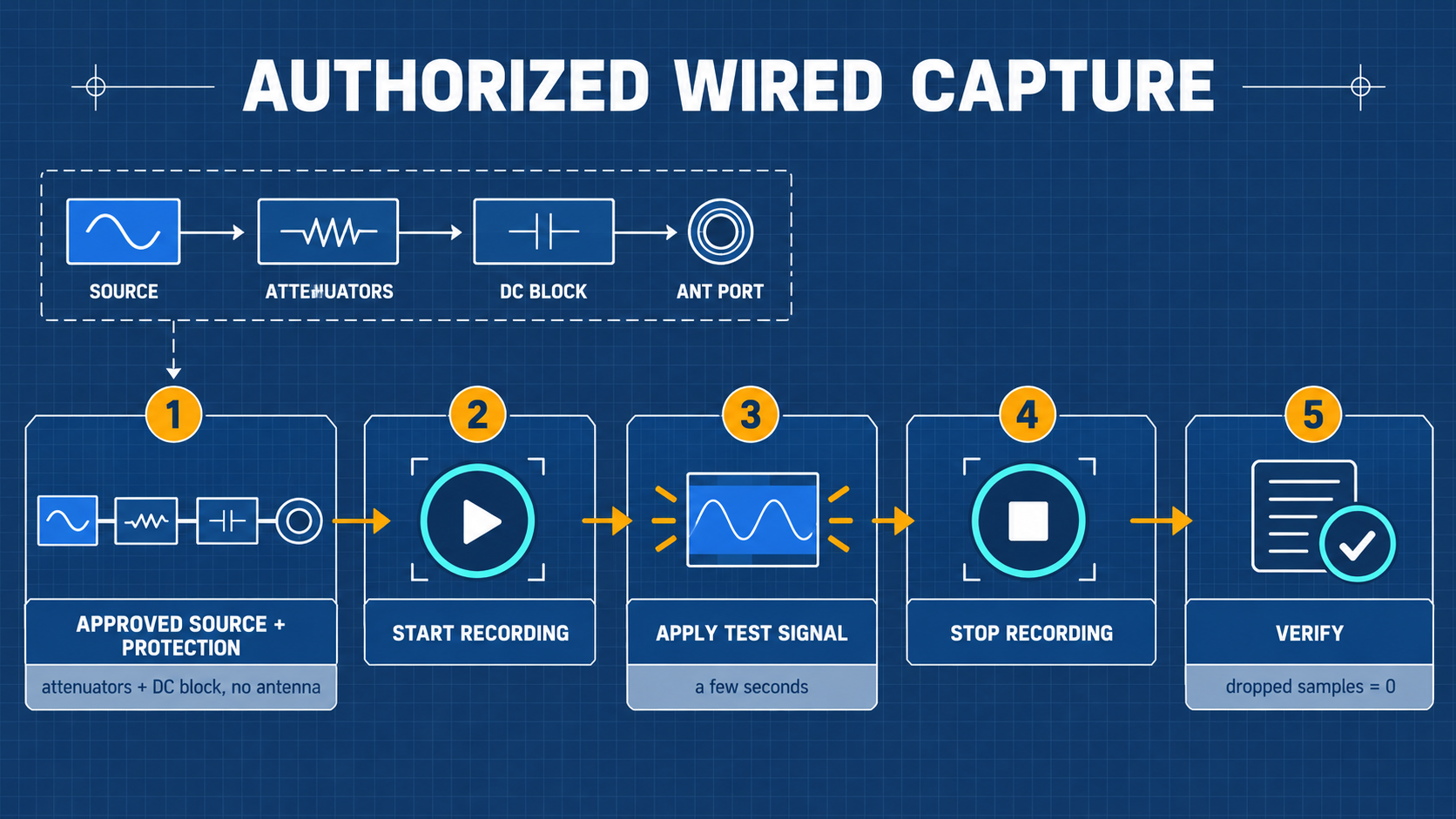

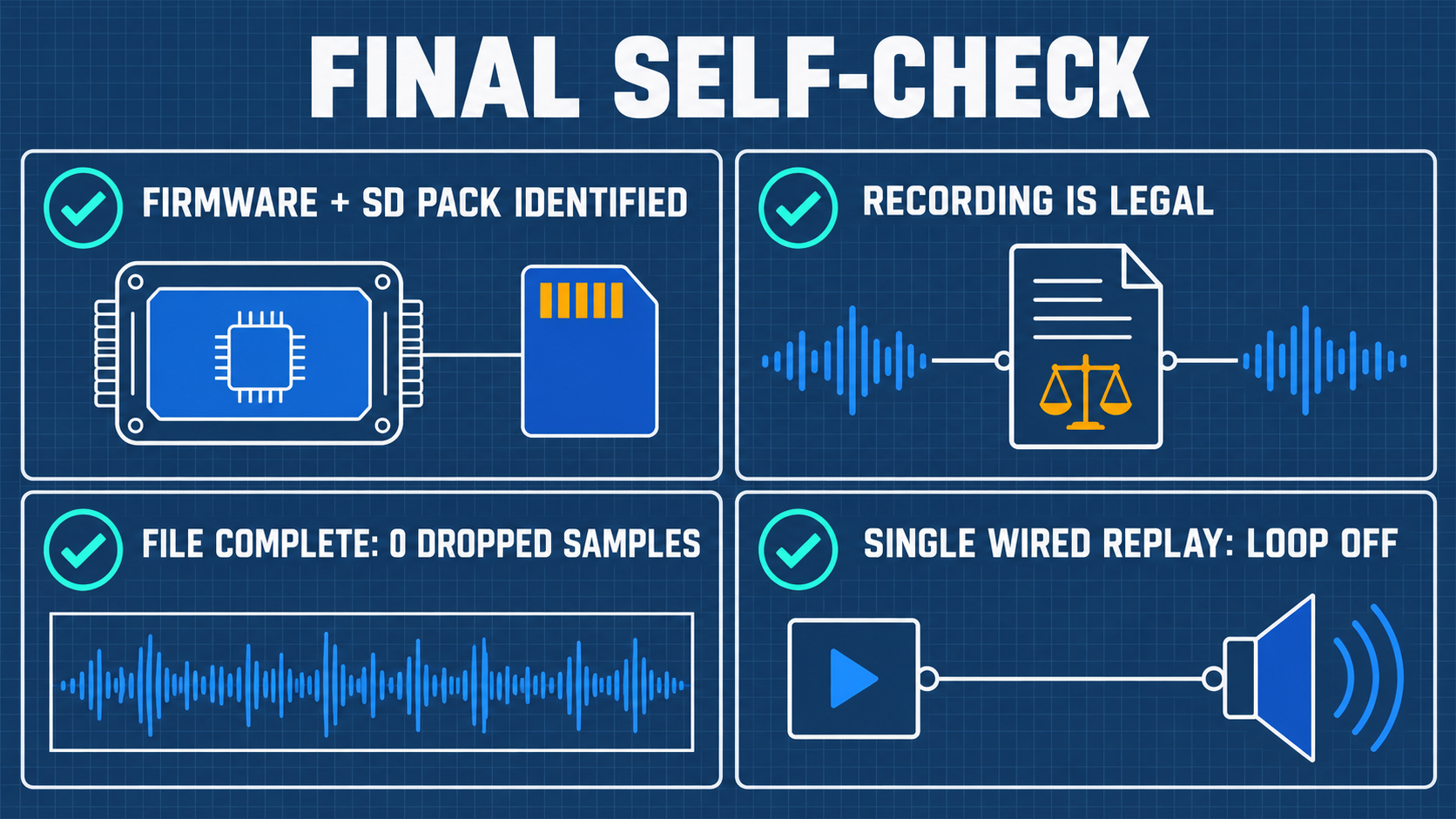

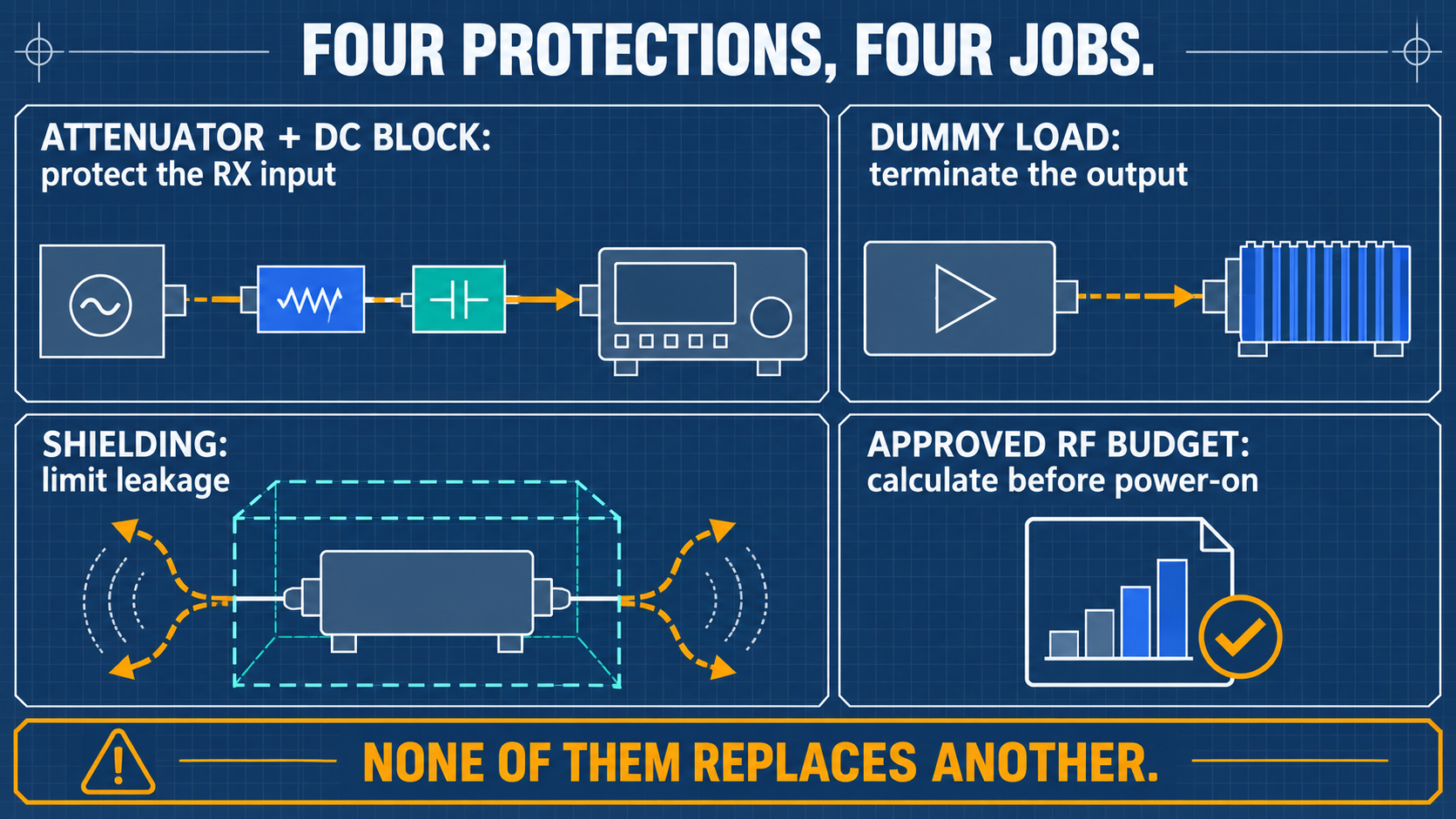

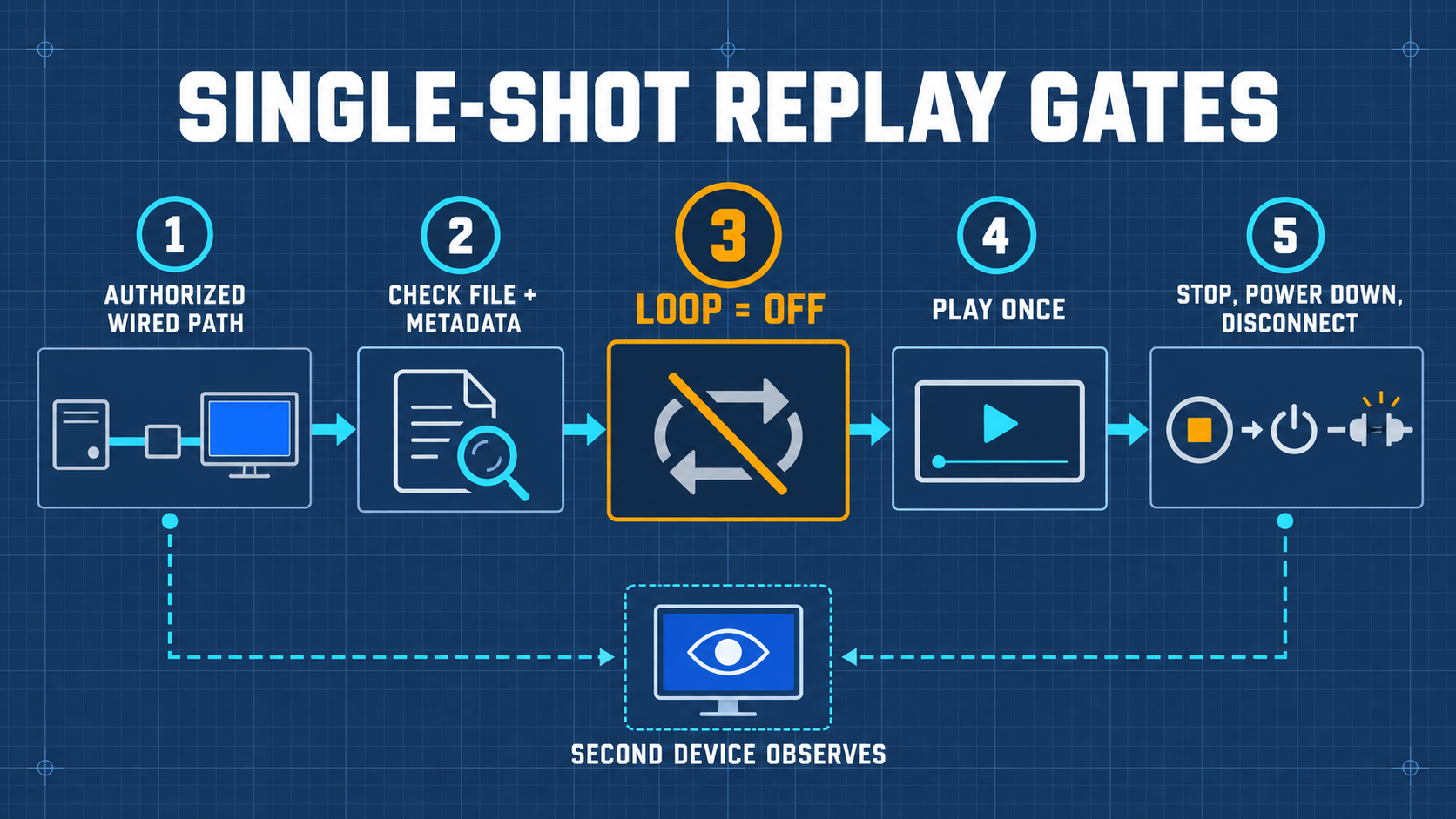

负责任使用说明​

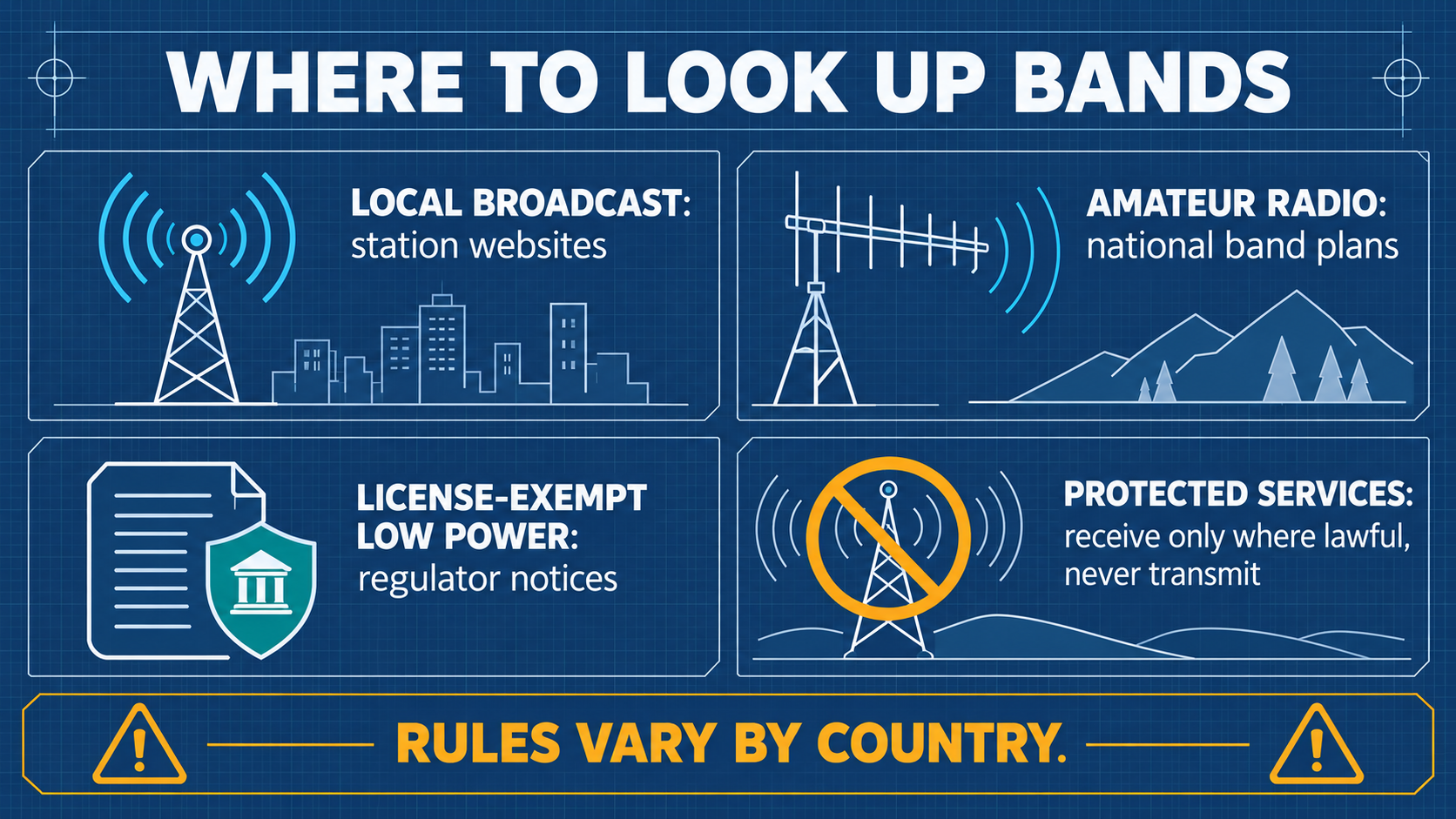

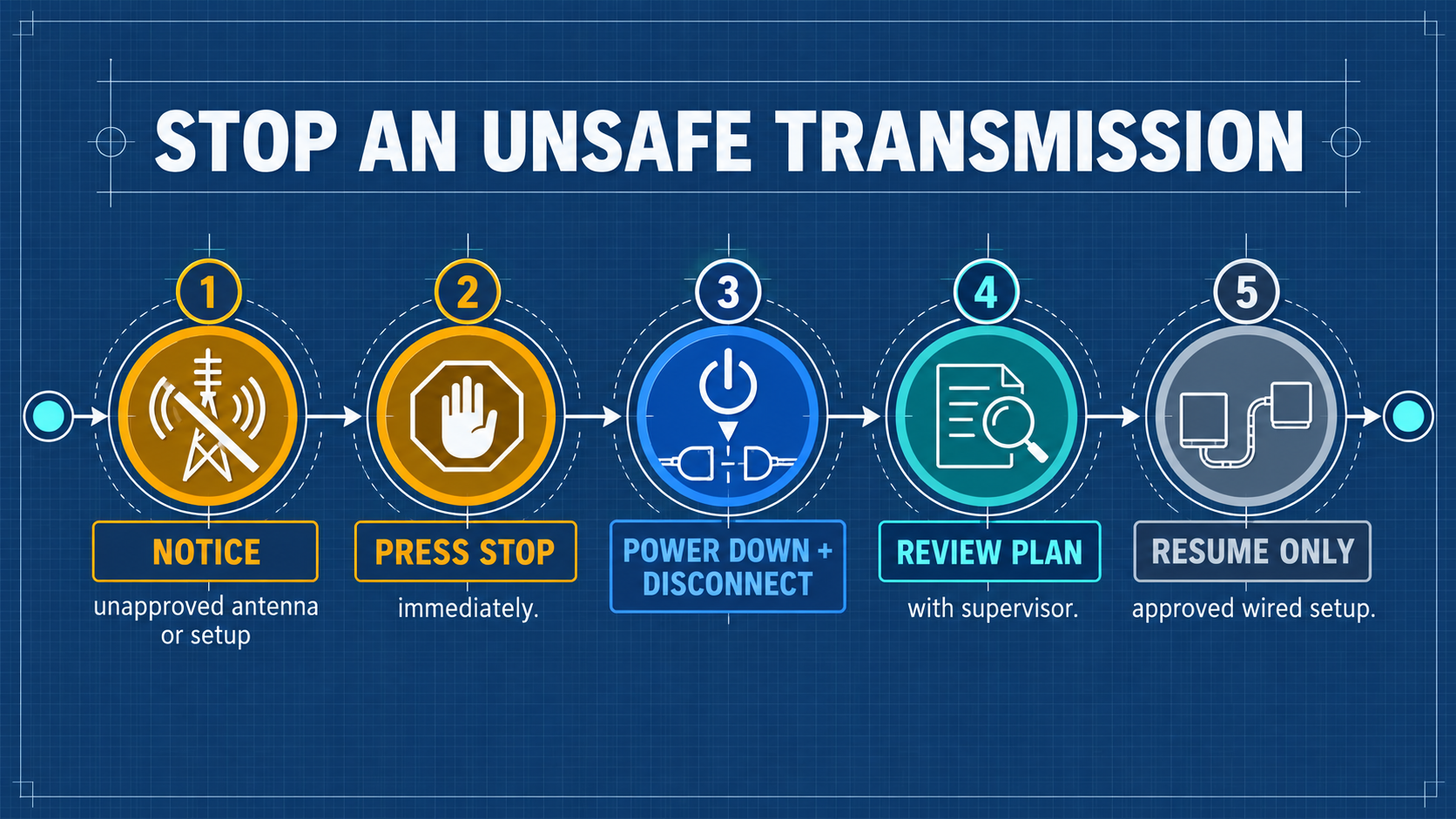

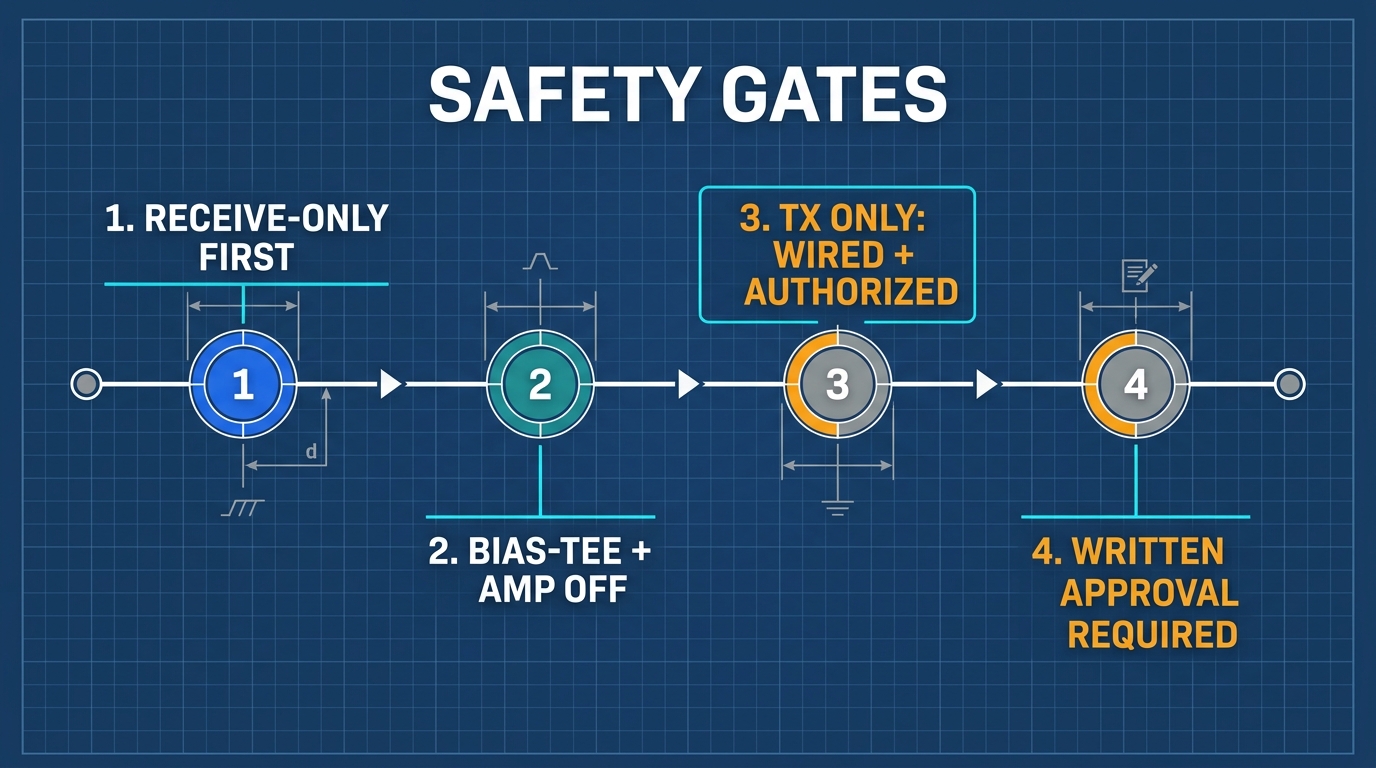

H4M 是一台收发信机：配上合适的天线，它可以在业余频段及更广范围内发射。各国无线电法规各不相同——无证发射，或在未经授权的频率上发射，可能违法，并可能干扰关键服务（航空、应急）。非常适合收听和实验室实验；按下 TX 之前请三思。

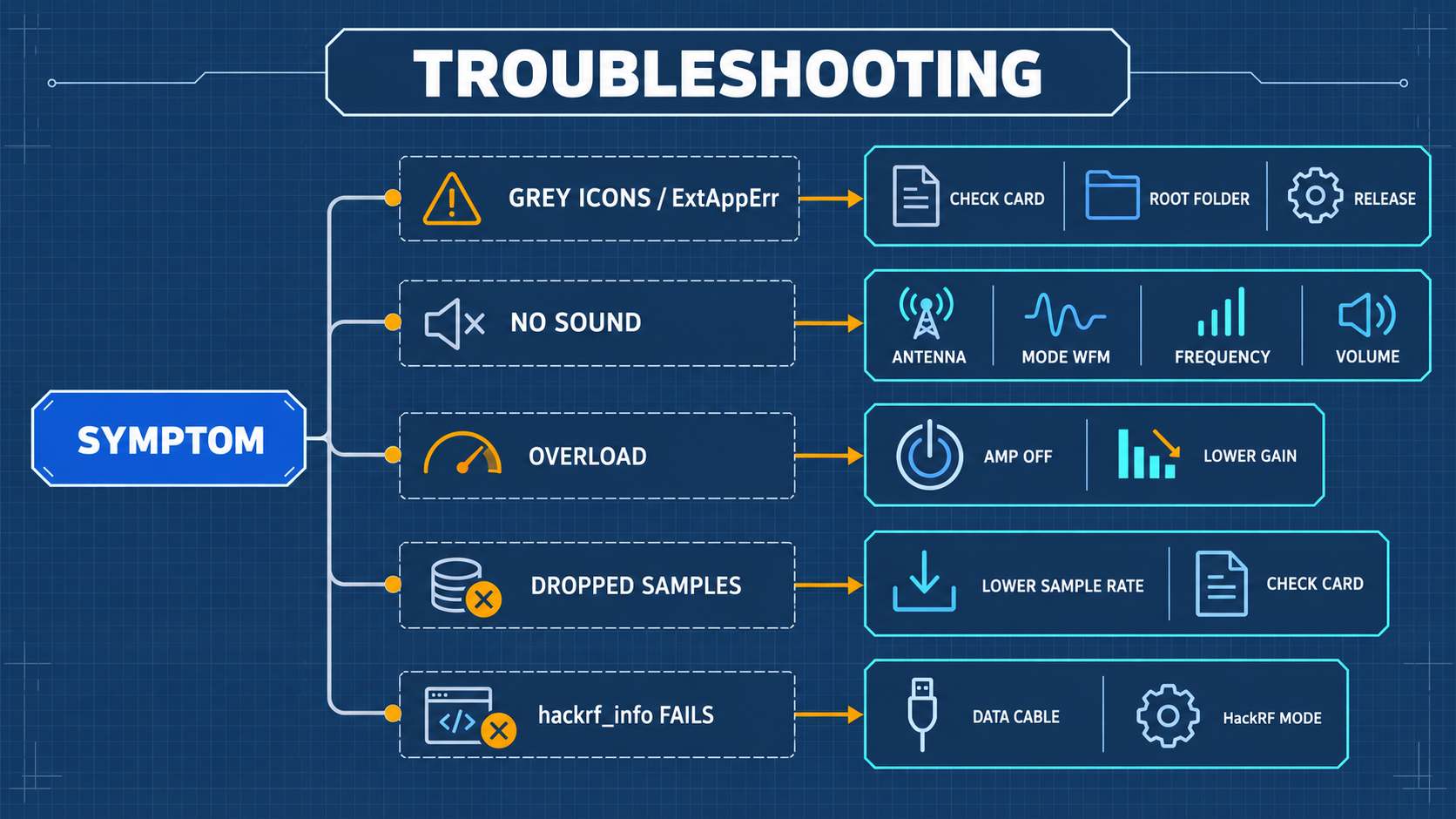

故障排查​

问题原因修复
无法开机电池没电 / 卡在某种模式充电 10 分钟以上；按住电源按钮；尝试 USB-C 接电脑
应用丢失microSD 缺失或过期把匹配的 COPY_TO_SDCARD 解压到 FAT32 卡
没有声音输出错误 / 增益拔掉耳机重新路由到扬声器；调高增益；检查模式（FM 用 WFM）

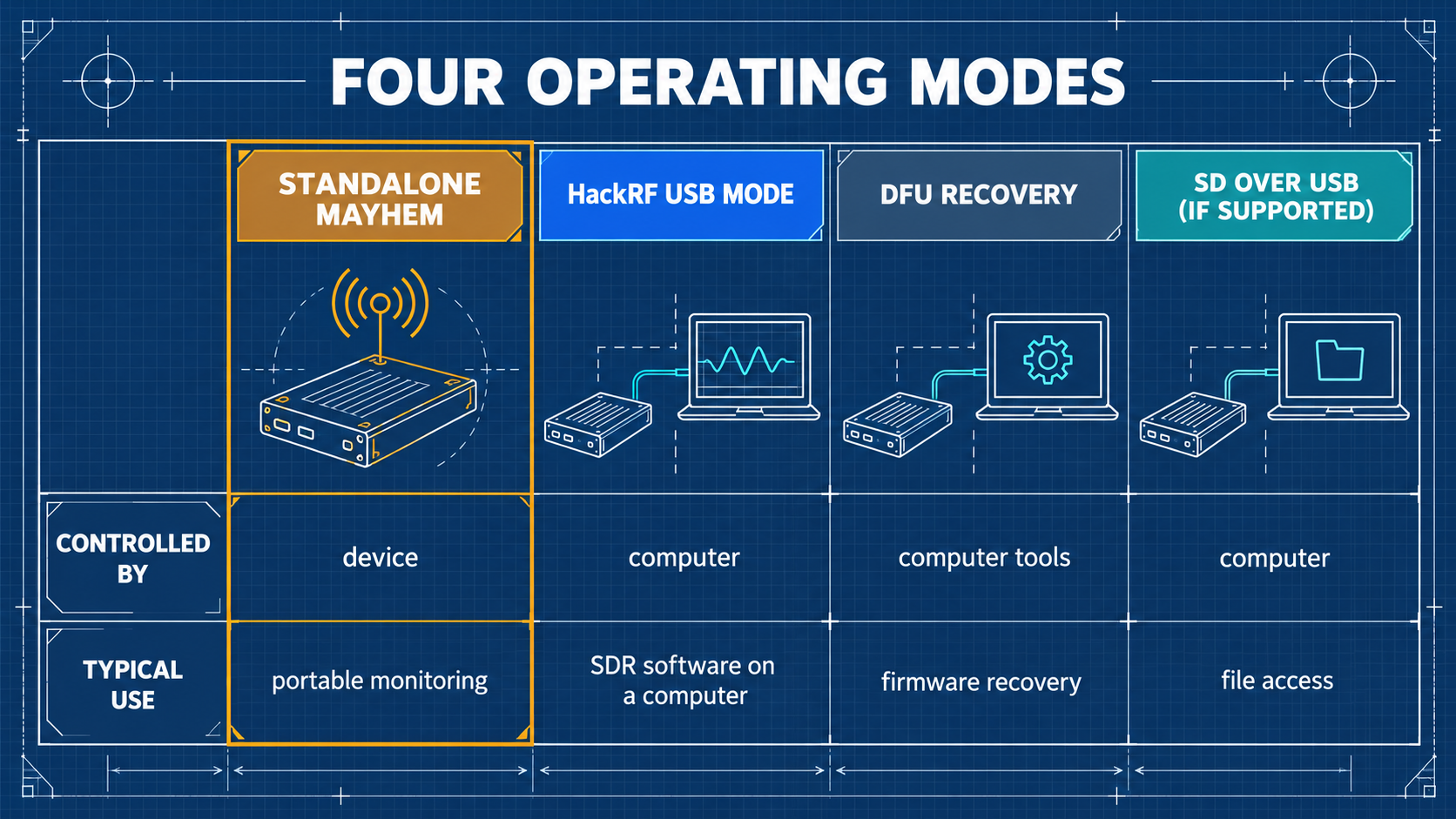

电脑看不到 HackRF不在 HackRF 模式在 UI 中切换到 HackRF 模式后再用 USB 工具

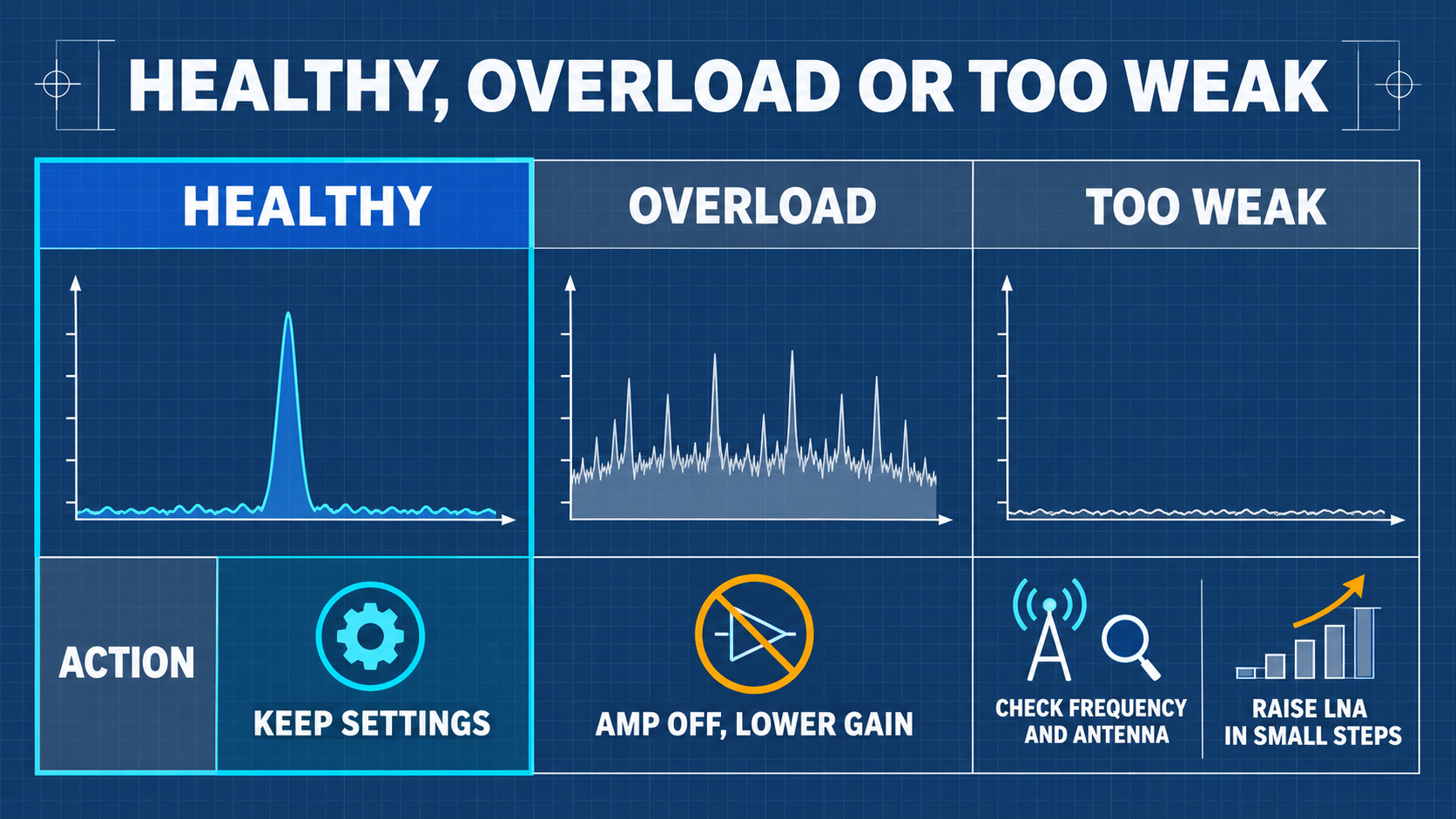

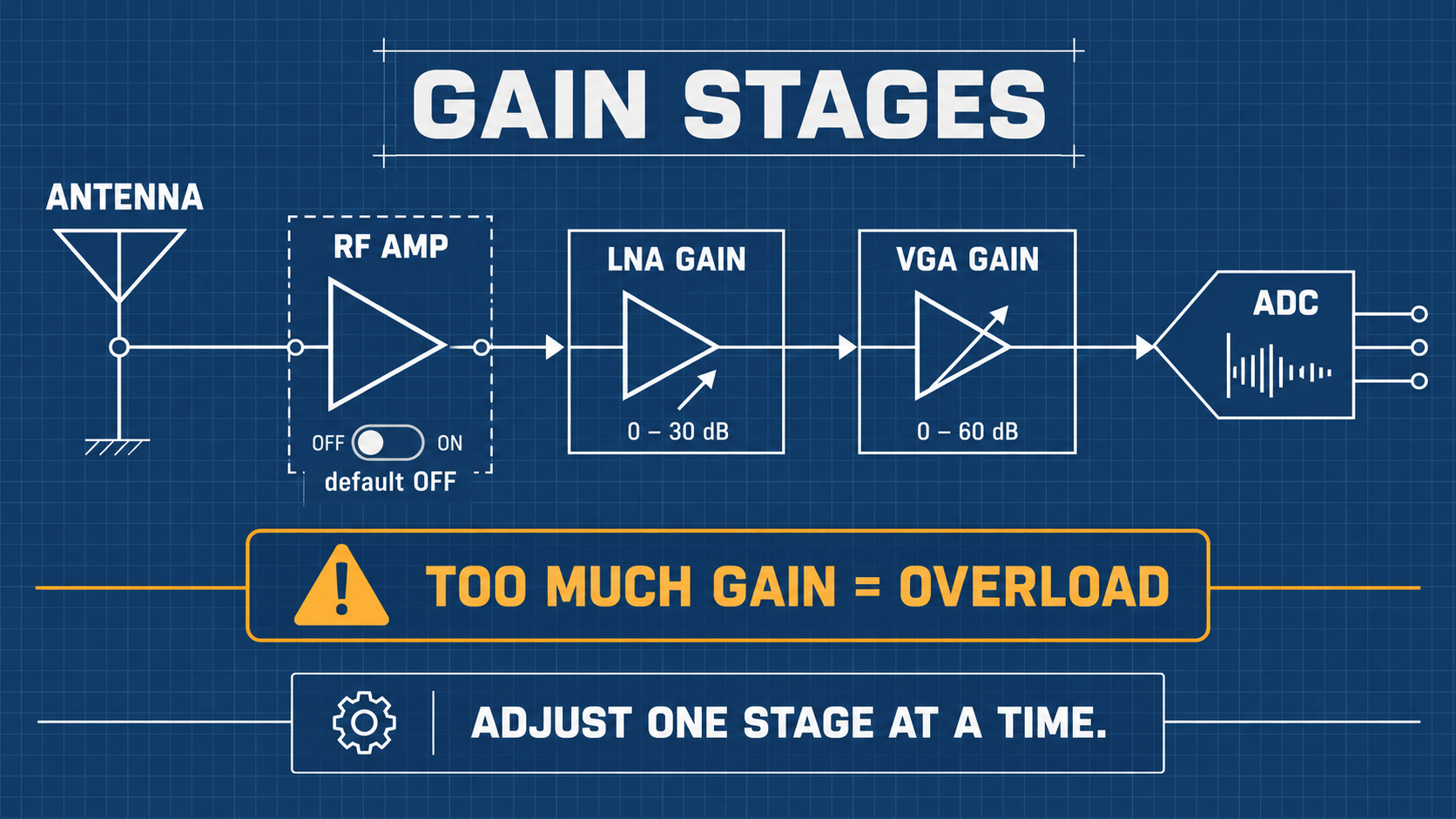

到处是噪声底没有天线 / 过载接天线；降低增益；最大 RX 输入为 -5 dBm

更多帮助：SDRLAB 故障排查中心。
